L’article 19C ou 22.2 est non conforme alors qu'il me semble qu'il devrait l'être. Comment puis-je vérifier le calcul automatique fait par le logiciel ?

Cette remarque est valable pour l'article 19C de RT2012 et pour l'article 22.2b de RE2020.

Les ponts thermiques des planchers intermédiaires sont non conformes si la moyenne des psi intermédiaires excède 0.6W/(K.ml).

Cet article 19C peut être non conforme à cause d’une erreur de saisie.

En effet, les ponts thermiques de type « plancher intermédiaire » sont séparés en 2 composantes Psi 1 et Psi 2. Pour que le calcul automatique soit cohérents, il faut que les longueurs de Psi 1 soient égales aux longueurs de Psi 2 correspondantes.

Le calcul du psi moyen est effectué en sommant tout les ponts et en le divisant par la longueur de Psi 1.

Dans le Modeleur, il convient donc de bien vérifier les saisies des ponts thermiques intermédiaires aux niveaux des porte-à-faux ou des pièces sans plancher pouvant être générateurs d'erreurs de saisie. En effet, le logiciel affecte ces ponts thermiques de plancher intermédiaire systématiquement sans repérer les porte-à-faux et pièces sans planchers. Au endroit correspondant, il est donc nécessaire de supprimer ces ponts thermiques de plancher intermédiaire par défaut pour forcer l'affectation de pont thermique qui soit cohérent et de type "linéique haut de mur et bas de murs".

Si vous souhaitez vous affranchir de cette problématique, il est possible d'utiliser les ponts thermiques personnalisés en forçant la valeur du Psi dans la composante Psi 1 (mettre 100% psi 1). Le calcul du Psi moyen sera alors simplifié. (attention, dans ce cas, le calcul des déperditions par pièce est faussé !)

Il est possible de vérifier le calcul effectué à partir du rapport RT 2012 (obtenu via "RT2012" > "Sorties" > "Rapports")

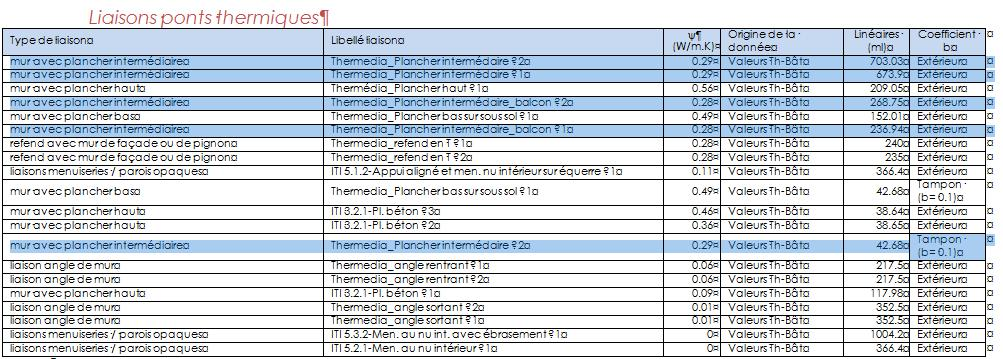

Voici un exemple de ce que l’on obtient :

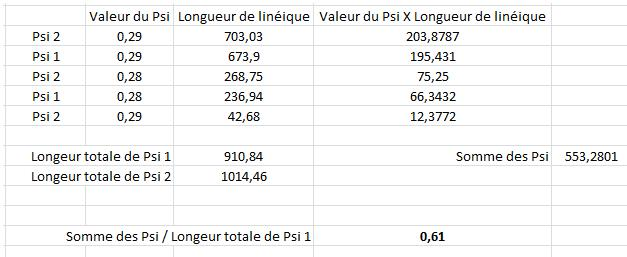

En reprenant le calcul concernant les ponts thermiques des planchers intermédiaires, voici ce que l'on obtient :

La longueur de linéique de référence est celle que l'on obtient pour les Psi 1, qui ne doit pas être différente de la longueur de linéique de Psi 2.

Il est également possible d'utiliser le tableau de données pour avoir le détail de la saisie des ponts thermiques sous forme de tableur (avec touts les filtres, trie et la réorganisation possible).

Cas particuliers : Dans le cas d'un calcul réglementaire fait sur un étage (ou une partie de l'étage) alors que l'étage (ou une partie de l'étage) du dessus ou du dessous n'est pas soumis à ce même calcul réglementaire (cas d'une surélévation, d'un étage exclu du calcul ou d'un étage en RE2020 alors que le reste est en RT2012 ou vice-versa) alors le logiciel ne verra pas les ponts thermiques de la partie exclue ou non soumise. La validation de cet article sera alors faussée. Dans cette situation, il est donc nécessaire d'utiliser des ponts thermiques de linéique de haut et bas de mur plutôt que des ponts thermiques de plancher intermédiaire.

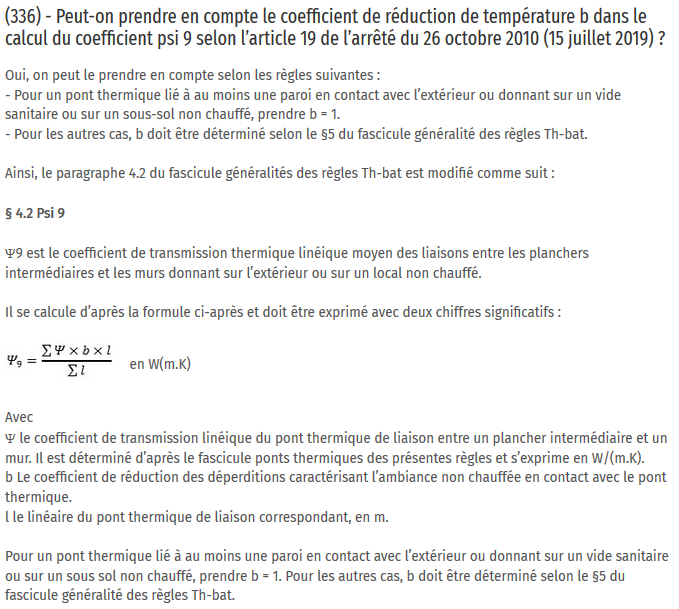

Suite à une question posée au CSTB via la FAQ 336, les coefficients b des contacts mitoyens ou des espaces tampons sont pris en compte pour la validation de cet article 19. En effet, voici ce que précise le CSTB : Cette modification a été intégré depuis la version 5.19.8.0 du logiciel Pleiades du 13/09/2019.
