Double Flux (Bibliothèque)
Cet objet est utilisable pour les calculs suivants :
Cette ventilation est disponible pour tous les types d'usage (§8.4 de la méthode).
Les centrales double flux hygiénique (VMC DF) n’assurent que le prétraitement et la fourniture de l’air hygiénique.
Les systèmes de ventilation mécanique double flux peuvent être constitués des éléments de base suivant (§8.4.3.1 de la méthode):
- batterie antigel, voir CTA DAC
- échangeur, voir ci-après
- ventilateurs, voir CTA DAC
- batteries de préchauffage et prérefroidissement, voir CTA DAC
- humidification, voir CTA DAC
- rafraîchissement nocturne, voir ci-après.
La méthode Th-BCE de la RT2012 permet la saisie de batteries de préchauffage, d'antigel et prérefroidissement pour des VMC double flux. Cependant, les moteurs de calcul (au 27/07/2020 le moteur 8.1.0.0 et antérieurs) bloquent le calcul et affichent le message d'erreur "Vous ne pouvez pas connecter un réseau distribution CTA de chaud à des simples flux ou double flux". Pour contourner le problème, définir une ventilation mécanique de type CTA DAC pour les usages non-résidentiel. Pour les usages résidentiels, il faut utiliser le titre V concernant la Ventilation double flux thermodynamique. |
Comme pour la ventilation SF, l'utilisateur doit définir les puissances des ventilateurs en fonction des débits d'air d'occupation et d'inoccupation pour les usages non résidentiels et de base et de pointe pour les usages résidentiels.
S'il y a plusieurs ventilateurs identiques, les puissances doivent être cumulées pour considérer un ventilateur équivalent.
Avec la RE2020, la notion de CTA DAC, DAV et double flux a évoluée (§6.3.3.1 de la méthode) :
|
1 L'échangeur double flux
Concernant l'échangeur double-flux, l'utilisateur indique le type de description choisi : simplifié ou détaillé.
En type simplifié, l'utilisateur fournit l'efficacité et l'origine des données. L’efficacité de l’échangeur prend l'une des valeurs suivantes (§8.4.3.5 de la méthode) :
- la valeur issue d’une certification basée sur la norme NF EN 308 si le produit est certifié par un organisme indépendant accrédité selon la norme NF EN 45011 par le COFRAC ou tout autre organisme d’accréditation signataire de l’accord européen multilatéral pertinent pris dans le cadre de la coordination européenne des organismes d’accréditation,
- rendement = 0.9 x rendement mesuré, rendement mesuré étant la valeur justifiée par un essai effectué par un laboratoire indépendant et accrédité selon la norme NF EN ISO/CEI 17025 par le COFRAC ou tout autre organisme d’accréditation signataire de l’accord européen multilatéral pertinent pris dans le cadre de la coordination européenne des organismes d’accréditation sur la base de la norme NF EN 308,
- rendement = Min (0.8 x rendement déclaré , rendement utile max), rendement déclaré étant la valeur déclarée par le fabricant, et rendement utile max = 0,5.
En type détaillé, l'utilisateur fournit le type d'échangeur et la valeur du coefficient d'échange UA (§8.4.3.6 de la méthode).
Le coefficient global de l’échangeur, UA, peut être déterminé à partir de l'efficacité mesurée pour des débits connus. |
La case échangeur enthalpique permet de spécifier que l'échangeur échange aussi de l'humidité (échangeur à sorption). Par défaut, l’échangeur est "à plaques". L’impact de ce paramètre concerne la récupération de l'humidité de l'air extrait possible avec un échangeur enthalpique mais pas avec un échangeur à plaques.
En RE2020, RT2012 et RTex, l’échangeur est considéré sans échange d'humidité (échangeur à plaques). |
La puissance électrique de l'échangeur doit être précisée lorsqu'on a affaire à un échangeur rotatif et donc motorisé.
En SED, la puissance électrique de l'échangeur est comptabilisée lorsque l'échangeur n'est pas by-passé et, depuis la 6.23.7.0 , lorsque les débits de ventilations ne sont pas nuls. |
Le by-pass de l'échangeur est à définir par l'utilisateur (§8.4.3.5 de la méthode). On rappelle que par défaut, le by-pass est désactivé. Durant la période de chauffage, le by-pass est activé pour éviter les surchauffes. Hors de la période de chauffage, les règles de by-pass prennent en compte les stratégies de freecooling en évitant de souffler de l'air "trop froid" .
Trois conditions doivent être respectées simultanément pour l'activation du by-pass suivant la période, durant le chauffage et hors chauffage :
- la température extérieure est inférieure à la température intérieure (possibilité de refroidir),
- la température extérieure est supérieure à une température de consigne (contrôle de la température extérieure),
- la température intérieure est supérieure à une température de consigne (besoin de froid).
La température intérieure correspond à la température de l'air des bouches de reprise au prorata de leurs débits. |
Pour désactiver l'une des deux premières conditions, utiliser une valeur élevée irréaliste, telle que 99°C comme dans l'exemple ci-dessus. |
En RT existant, le by-pass de l'échangeur double flux ne se paramètre qu'en fonction / ou pas de la température extérieure.

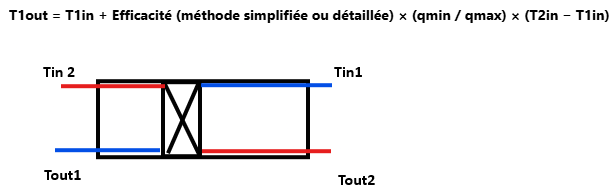

Avec le modèle simplifié, le rendement théorique est fixe. Mais le déséquilibrage éventuel entre les deux débits peut faire varier le rendement effectif. Par exemple - cas extrême - si l'un des deux débits est nul, l'échange sera nul. Le mode détaillé s'appuie sur le modèle du NUT (nombre d'unités de transfert) où l'efficacité est calculée en fonction de UA, des débits et du type d'échangeur (contre-courant, courants parallèles, courants croisés). Il est décrit à la page 412 de la méthode Th-BCE. |
2 Le rafraîchissement nocturne
L'option rafraîchissement nocturne est disponible en cliquant sur .
3 STD/SED
Pour prendre en compte la ventilation en STD/SED, vous devez soit définir des scénarios, soit affecter des bouches de ventilation, des entrées d'air et des ventilations mécaniques. Pour en savoir plus, voir la page Calcul Aéraulique |
Pour le calcul SED, outre les caractéristiques de l'échangeur, il faut renseigner les facteurs de puissance spécifiques (SFP) des ventilateurs à leur point de fonctionnement, en reprise et en soufflage, selon le cas (en Wh/m3)
Les données de débit sont fournies par les bouches de ventilation qui sont rattachées à ce caisson de ventilation.
