Géothermie SED (Résultats)

Résultats géothermie SED

(2026)

Pleiades v6.26.3.0 et + Depuis sa version 6.26.3.0, Pleiades dispose d'un outil de simulation et d'aide au dimensionnement de champs de sondes géothermiques verticales utilisable dans le cadre des calculs de SED uniquement.

Pour accéder à ces résultats, cliquer sur l'onglet .

Cet onglet n'est disponible que si la variante est un calcul de SED comportant une ou plusieurs PAC associées à une source amont de type Captage paramétrée en mode "dynamique" et que le calcul a été réalisé sur une année entière (52 semaines).

1 Organisation générale

L'onglet est constitué de deux sous-onglets :

• Les résultats synthétiques pour la première année du calcul
• Les résultats pour un calcul de long terme réalisé directement dans l'interface des résultats.

Le bouton Exporter le rapport de géothermie génère un feuille de tableur reprenant l'ensemble des résultats de synthèse de la première année et, le cas échéant, les températures extrêmes obtenues via l'onglet Long terme.

1.1 Onglet Analyse de la première année

Cet onglet présente plusieurs indicateurs de synthèse ainsi qu'un diagramme en barres récapitulant les énergies mises en œuvre au niveau du champ de sondes.

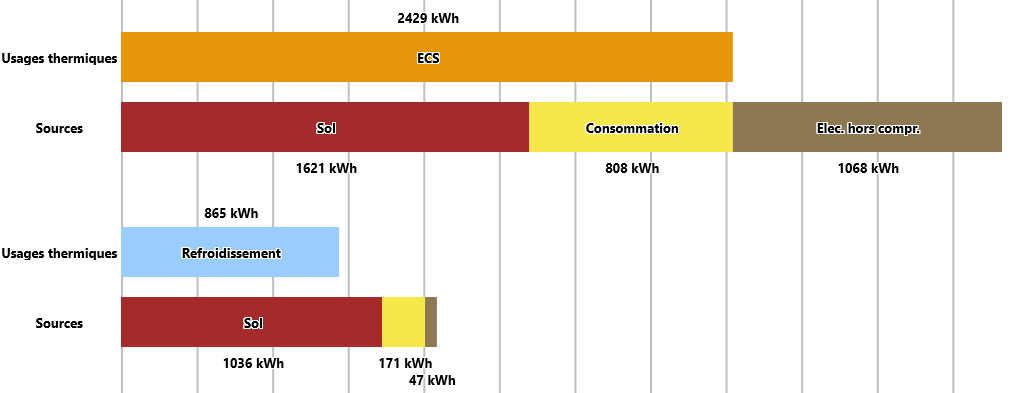

1.1.1 Diagrammes

Les diagrammes concernent, si nécessaire : les usages chauds (partie haute) et les usages froids (partie basse).

• Les barres "Usages thermiques" correspondent à l'énergie fournie par la ou les PAC pour la fonction indiquée (Chauffage, ECS ou Refroidissement).
• Sol (en rouge) désigne la chaleur extraite (en chauffage/ECS) ou déposée dans le sol par la ou les PAC.
• Consommation (en jaune) correspond à la consommation "utile" de la ou les PAC. Il peut s'agir d'électricité ou de gaz.
• Elec. hors compr. (en kaki) correspond à la consommation électrique des auxiliaires de la ou les PAC (veille, commandes, etc.) qui peut intervenir même lorsque le système ne fournit aucune chaleur ou froid.

1.2 Onglet Long terme

Pour visualiser les températures au sein du champ de sondes sur plusieurs années, indiquer en haut, la durée de l'analyse en années et le pas de temps de l'analyse (un nombre entier d'heures), puis cliquer sur le bouton Calculer.

Le pas de temps de l'analyse joue sur le nombre de calculs à réaliser et de points à afficher. Plus le pas de temps est grand et plus les calculs seront rapides et le nombre de points à afficher limité. En revanche, ce pas de temps joue sur l'amplitude des pics de températures. Pour accéder aux pics les plus précis, choisir un pas de temps d'une heure. L'affichage des températures extrêmes en entrée du champ de sondes n'est disponible que pour ce pas de temps d'une heure.

Le calcul sur le long terme s'appuie sur les puissances horaires échangées avec le champ de sondes au cours de la première année de simulation, qui sont répétées pour chaque année. Ce calcul permet donc de visualiser les températures sans tenir compte de l'évolution des performances de la ou les PAC au cours de la période. Il s'agit donc d'une évaluation approchée, qui a l'avantage d'être beaucoup plus rapide, mais moins précise, que la simulation complète de tout le projet pour la durée d'analyse.

Les températures obtenues peuvent être visualisées pour toute la durée de l'analyse (sous-onglet Aperçu) ou uniquement pour la dernière année de l'analyse (sous-onglet Dernière année). Les valeurs peuvent être exportée vers un tableur via le bouton Exporter les valeurs.
