Import EDIBATEC
Sommaire
1 Généralités
Il est possible d'importer directement des données "Fabriquant" depuis la base de données EDIBATEC.
EDIBATEC est une association loi 1901 créée en 1993 qui œuvre dans le secteur de la construction et des TIC pour faciliter l’accès aux informations dématérialisées sur les produits industriels (www.edibatec.org).
EDIBATEC diffuse une base de données destiné aux outils de calculs techniques. Cette base de données est directement disponible dans Pleiades et comprend :
- des éléments de constructions (+ 3000 références) : isolation, briques monomur, vitrages, menuiseries,etc...
- des générateurs de tout type: chaudières (+ 3500 références), pompes à chaleur (1800 références), capteurs solaires (50 références)
- des émetteurs de chauffage (100 références) et ballons de stockage (50 références)
Pour les générations, il est également possible d'importer des éléments directement dans un projet en suivant les étapes de la section Import EDIBATEC (exemple: une production ECS thermodynamique est composée d'une PAC et d'un ballon).

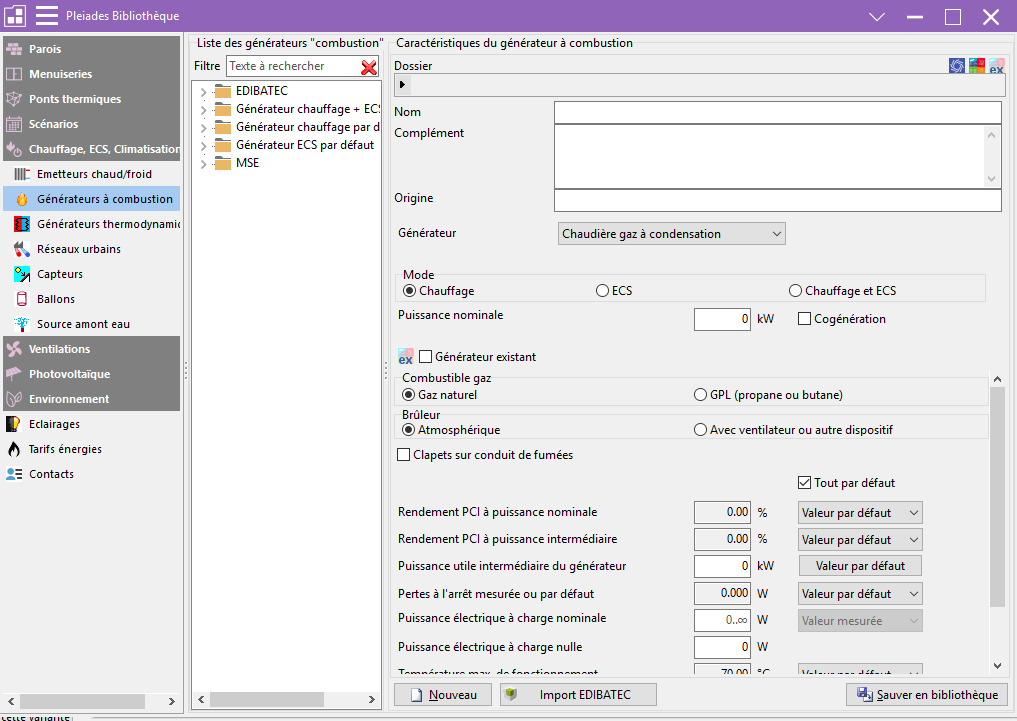

L'accès à la base de données s'effectue également depuis la bibliothèque de Pleiades à partir d'un bouton d'import situé en bas à droite de la page .
Il est disponible pour les catégories suivantes :
- Éléments
- Fenêtres/Portes (Ouvrants, vitrages isolants et verre monolithique)
- Protection
- Ponts thermiques linéiques
- Ponts thermiques menuiseries
- Émetteurs chaud et froid
- Générateur à combustion
- Générateur thermodynamique
- Capteur solaire
- Ballon
- Modules photovoltaïques
Il est également possible d'importer des éléments depuis cette base de données Edibatec lors de la saisie du projet dans le Modeleur, l’Éditeur ou le BIM via un clic droit, dans l'arborescence du projet.
2 Utilisation et outils de recherche

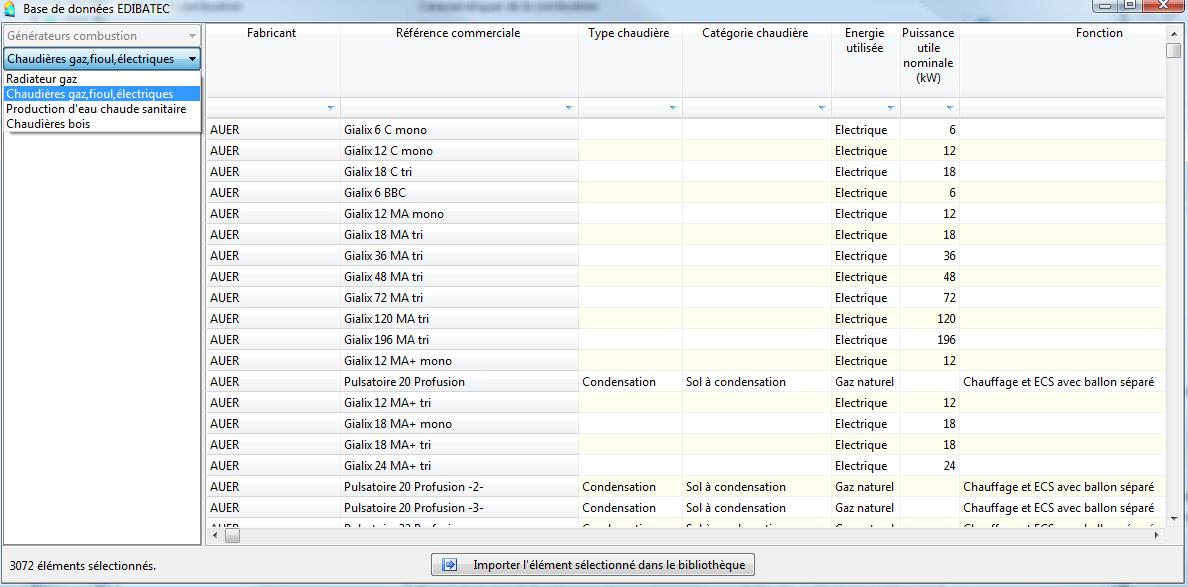

La page d'accès à la base de données s'organise en 3 parties :
- à gauche, une sélection générale avec le type d'objet recherché et une arborescence reprenant les fabricants et les familles de produits
- à droite, la grille des produits filtrés avec l'ensemble de leurs caractéristiques
- en bas, le nombre de produits disponibles dans la grille en fonction des filtres de recherche
Le choix dans la base s'effectue dans un premier temps en sélectionnant dans la partie gauche le type d'objet et éventuellement le fabricant et la famille de produit. Si vous souhaitez comparer des objets de constructeurs différents, sélectionner "tous" dans l’arborescence.
2.1 La grille de recherche
La grille de recherche est entièrement personnalisable par l'utilisateur. Les champs peuvent être masqués, déplacés, redimensionnés et/ou figés suivant les besoins. Ces modifications d'affichage de la base seront conservées par le logiciel. Il est toutefois possible de revenir à la configuration de base en effectuant un clic droit sur la grille et en cliquant sur "réinitialiser".
Pour masquer ou afficher un champ, il suffit de faire un clic droit sur la grille et de désélectionner/sélectionner le champ dans la liste.
Pour déplacer un champ, il suffit de faire glisser son en-tête sur la gauche ou la droite. Pour le redimensionner, il suffit de déplacer le séparateur de colonne. Un double clic permet d'adapter la largeur du champ à son contenu.

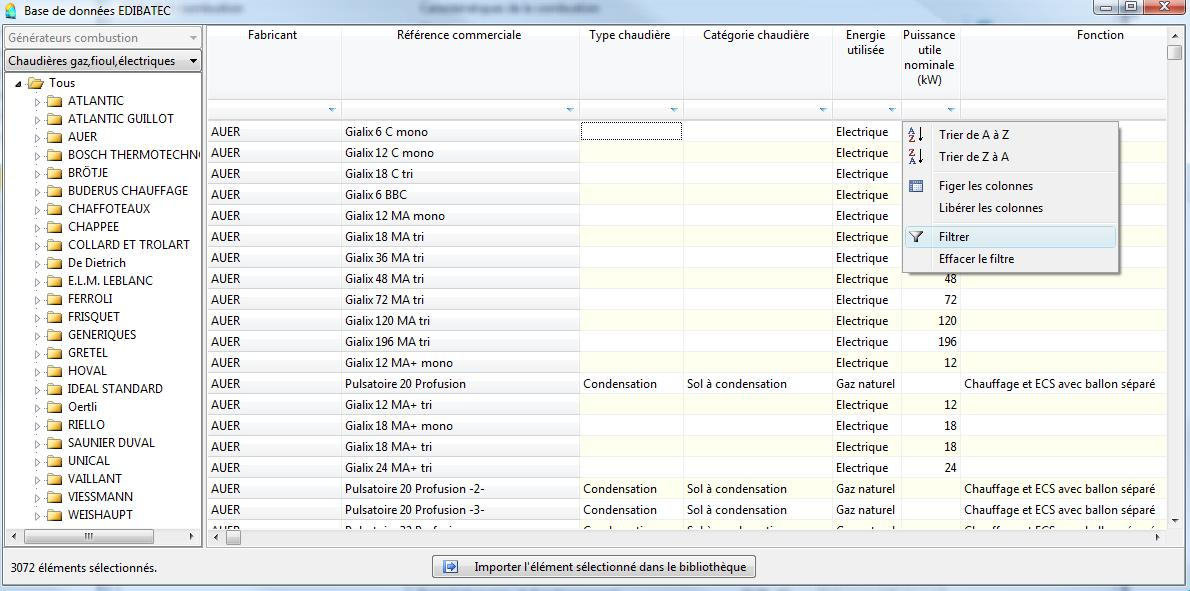

La flèche de menu en haut de chaque colonne permet l'accès au menu de filtre et de tri :
Il permet de :
- figer ou libérer les colonnes : Figer les colonnes permet d'utiliser la barre de défilement sans que la colonne concernée (ni les précédentes) ne défilent.

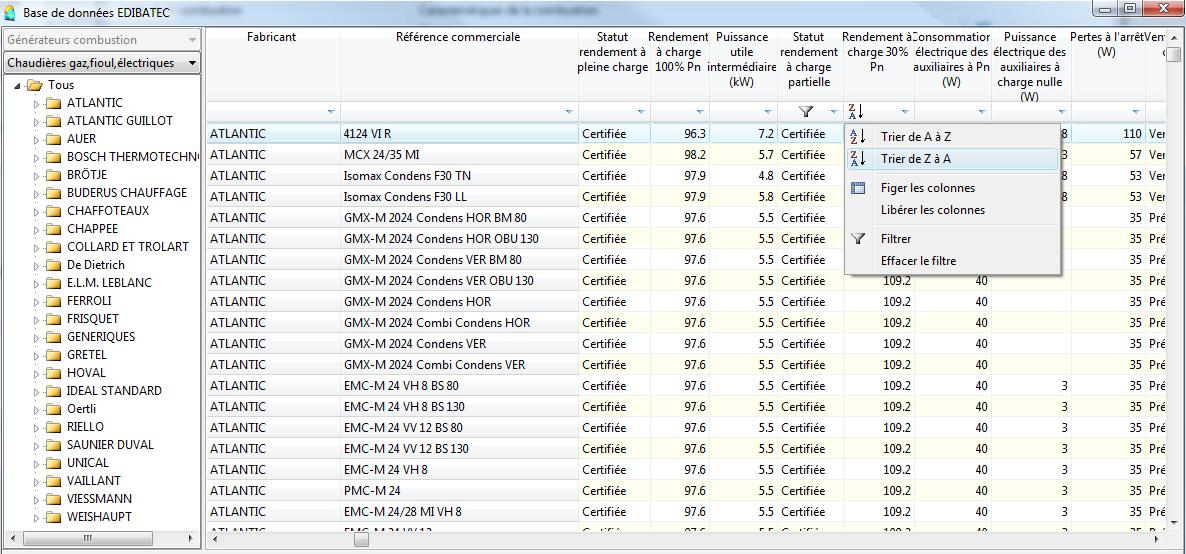

- trier par ordre croissant ou décroissant (ou alphabétique) les champs. Un double clic sur l'en-tête de colonne effectue la même action.

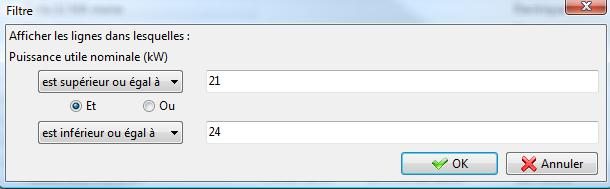

- accéder aux fonctions de filtre. Il est ainsi possible de filtrer les champs de texte en fonction de leur contenu ou les champs numériques dans un intervalle. Pour les champs contenant des listes, les listes à filtrer sont directement proposées.
Des indicateurs de "tri" et "filtre" vous indiquent si un filtre est appliqué et ses caractéristiques :

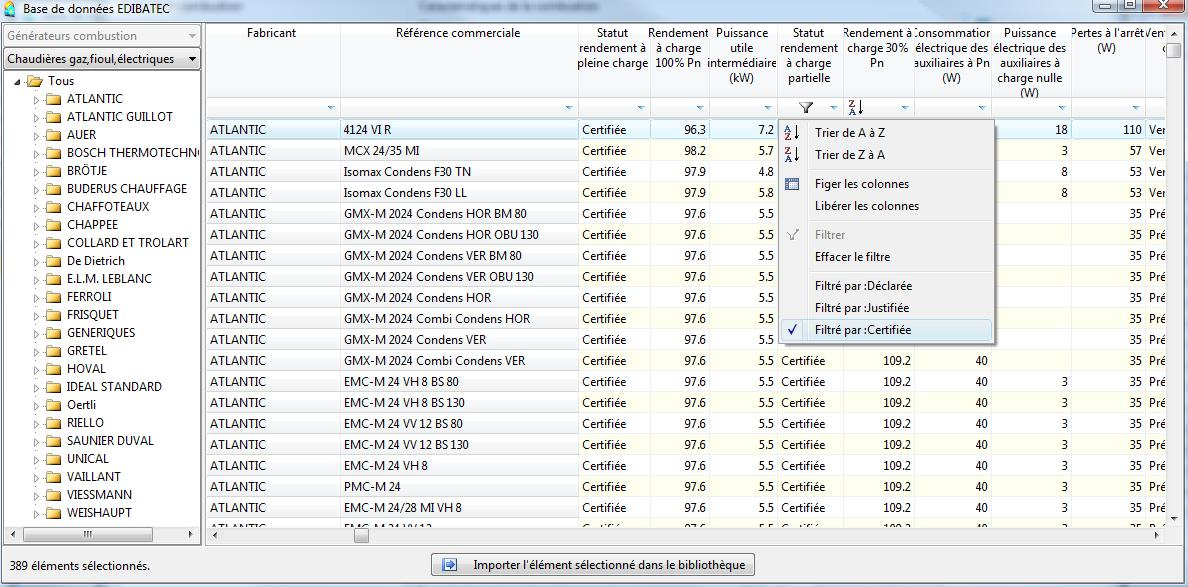

D’un point de vue technique, un attribut de la base de données commun à toutes les catégories de produit permet désormais de filtrer les produits répondant à la marque de qualité CLEA. Cet attribut (A0000AL cf http://www.edibatec.org/Dictionnaire/Attributs/000.htm) est pour le moment uniquement renseigné pour les catégories de produits suivantes :
Le fait de sélectionner un produit bénéficiant du marquage CLEA permet de s’assurer que toutes les caractéristiques techniques nécessaires au bon déroulement du calcul RT2012 sont présentes. |
La base de donnée Edibatec est renseignée par les fabricants mais peut contenir des erreurs ou omissions. Il est donc fortement conseillé de vérifier les caractéristiques ainsi obtenues. La marque de qualité CLEA atteste que toutes les caractéristiques nécessaires à la RT2012 sont renseignées, mais il peut cependant y avoir des erreurs. |
2.2 La sélection
Lorsque le produit recherché est identifié dans la grille, l'import en bibliothèque ou dans le projet s'effectue par un double clic sur l'élément sélectionné dans la grille ou par un clic sur le bouton
Une fenêtre d'avertissement vous informe si certaines données indispensables aux calculs sont manquantes dans la base de données. Celles-ci devront être complétées manuellement avant enregistrement dans la bibliothèque de Pleiades.
