Synthèse STD(Résultats)

Synthèse des résultats STD

L'onglet comporte deux parties (du haut vers le bas) :

• un panel de paramétrage du tableau de résultat
• un tableau de synthèse des résultats : besoins énergétiques, puissances, températures, apports solaires, indicateurs d'inconfort etc.

1 Les actions

1.1 Les boutons

Cliquer sur le bouton pour afficher le diagramme décrit plus bas.

Ce bouton n'est disponible que si l'option Calculer les déperditions/Diagramme de Sankey/Part de besoins nets a été cochée au lancement de la simulation dans l'onglet Calcul.

Cliquer sur le bouton pour effectuer un export des résultats.

Un choix apparaît alors:

• Export des données horaires du tableau : exporte uniquement les données horaires correspondants aux colonnes affichées sur le tableau de synthèse.
• Export de toutes données horaires du projet : exporte toutes les données horaires de toutes les colonnes affichables sur le tableau.
• Export de la synthèse globale : exportes les données tel qu'elles étaient exportées dans les anciennes versions du logiciel. On indique "déprécié" car certaines données sont manquantes (consommations et une partie du confort est non disponible) et ne correspondent pas à la période de simulation (si on ne calcul pas sur l'année entière et également par rapport au fait que le calcul est fait sur 364 jours). Dans les versions actuelles du logiciel, il est donc déconseillé d'utiliser cet export.

Une fois le choix fait, choisir un nom et l'enregistrer.

Dans le fichier Excel obtenu, la 1er ligne correspond à la 1er heure : cette 1ère valeur indiquée à 1 correspond donc à ce qu'il se passe de 0h00 à 0h59 du matin.

Cliquer sur le bouton pour copier le tableau en entier (y compris les en-têtes).

Un clic-droit sur le tableau permet plusieurs possibilités

• Copier : ne copie que ce qui se trouve dans la plage de cellules sélectionnée (ici en bleu)
• Copier tout le tableau : même action que le bouton "Copier dans le presse-papier"
• Coller : coller une valeur dans la cellule sélectionnée. Utilisable uniquement sur les colonnes de données modifiables (sur fond blanc)
• Coller dans toute la colonne : coller la valeur dans toute la colonne où se trouve la cellule sélectionnée (ici en bleu). Utilisable uniquement sur les colonnes de données modifiables (sur fond blanc)
• Sélectionner la ligne entière : étendre la zone de sélection à toute la ligne où se trouve la cellule sélectionnée (ici en bleu)

L'export au format .xls limite le nombre de colonnes possibles à 256. En cas de problème ou pour contourner cette limite, il est possible d'exporter au format SYLK (.slk), puis de charger ce fichier SYLK dans un tableur. ATTENTION : Le format SYLK n'enregistre QUE la feuille active et n'enregistre pas les graphiques (ce .slk est l'équivalent d'un fichier texte). Si lors de l'exportation, un message de type "mémoire insuffisante" s'affiche, fermer Pleiades puis le relancer, réaliser l'export au format .csv et enfin importer ce fichier dans le tableur.

1.2 Le choix des données affichées

Cliquer sur le menu déroulant pour afficher la liste des différents jeux de données disponibles.

Quatre jeux de données prédéfinis sont disponibles :

• Besoins et températures : regroupe les besoins et puissances de chauffage et climatisation, les températures minimales, moyennes et maximales, ainsi que les besoins bruts et la part des besoins nets.
• Confort : regroupe les différents indicateurs de confort et quelques paramètres modifiables (colonnes sur fond blanc) permettant de recalculer ces indicateurs instantanément.
• Apports : regroupe les apports solaires bruts et nets, les apports d'éclairage, par les occupants et par les appareils (puissances dissipées).
• Consommations par énergies et par usages : regroupe toutes les consommations de chauffage, de refroidissement, d'ECS, d'auxiliaire de ventilation, de distribution, d'éclairage et d'usage spécifique pour l'électricité, le fioul, le gaz, le bois et le réseau, ainsi que la consommation totale de chaque énergie. Ces consommations ne sont disponibles que si la variante sélectionnée correspond à un calcul de SED

Le bouton permet d'ajouter à la liste un nouveau jeu de données personnalisé en choisissant les données que l'on souhaite afficher :

Indiquer d'abord le nom :

puis activer les données à afficher :

Les données "Volume" (m3) et "Humidité relative Max.occ" (%) ne sont disponible que via cette interface de synthèse personnalisée

Le bouton permet de supprimer un des jeux de données personnalisés.

Le bouton permet de modifier un des jeux de données personnalisés, soit son nom, soit sa sélection de données:

La coche permet de mettre en couleur (chaud et froid) le tableau de données, par exemple :

1.3 Le choix de la plage temporelle d'affichage

Cette partie permet de choisir la période sur laquelle on veut afficher les données du tableau de synthèse.

Le menu déroulant permet de choisir parmi :

• la période de simulation choisie au lancement du calcul,
• les saisons de chauffage ou de climatisation, telles que définie au niveau Projet,
• les mois de l'année ou
• une période personnalisée.

La période personnalisée permet de jouer avec le calendrier et une durée en jours.

Une indication sur la période de simulation choisie au lancement du calcul apparaitra et s'affichera en rouge si la période choisie dépasse la période de simulation définie au moment du calcul.

2 Synthèse des résultats

Trois données sont toujours affichées (colonnes de gauche) : le nom, la surface de plancher et le nombre d'heures d'occupation de la zone. La ligne TOTAL précise, selon les cas, les sommes ou moyennes pour l'ensemble des zones affichées dans le tableau.

Si au lancement du calcul la case Correction année entière a été cochée, les besoins, les apports et les consommations affichées correspondent aux valeurs calculées multipliées par un facteur 365/364. Aucune correction n'est — évidemment — appliquée aux puissances, températures et indicateurs de confort.

2.1 Besoins et températures

Le jeu prédéfini "Besoins et températures" affiche les données suivantes :

• Besoins Ch., en kWh : besoins de chauffage
• Besoins Ch., en kWh/m² : besoins de chauffage spécifiques (les zones non chauffées sont exclues de la surface considérée)
• Puiss. Chauff., en W : puissance maximale atteinte pour le chauffage sur la période de simulation
• Besoins Clim., en kWh : besoins de climatisation
• Besoins Clim., en kWh/m² : besoins de climatisation spécifiques (les zones non climatisées sont exclues de la surface considérée)
• Puiss. Clim. sensible, en W : puissance sensible maximale atteinte pour la climatisation sur la période de simulation
• T° min, en °C : température minimale atteinte sur la période de simulation
• T° moy, en °C : température moyenne atteinte sur la période de simulation
• T° max, en °C : température maximale atteinte sur la période de simulation .
• T° max occ., en °C : température maximale atteinte en période d'occupation
• Besoins bruts, en kWh : total de l’énergie fournie à la zone via la puissance disponible de la zone et les apports gratuits
• Part de besoins nets, en %

Ces deux dernières données ne sont disponibles que si l'option Calculer les déperditions/Diagramme de Sankey/Part de besoins nets a été cochée au lancement de la simulation dans l'onglet Calcul.

Les cases à cocher de la colonne Surface permettent de préciser les surfaces à prendre en compte dans le calcul des besoins spécifiques (en kWh/m²).

La ligne Total pour les puissances correspond au total à un instant t. Cela ne correspond donc pas à la somme des puissances maximales observées pour chacune des zones qui peuvent survenir à des moments différents.

Pour un calcul de SED (calcul des consommations), les besoins calculés sont des besoins corrigés. Afin d'éviter la confusion avec les besoins obtenus par un calcul de STD, ils ne sont pas affichés (mention "Non disponible"). En savoir plus...

Les besoins (STD) calculés sur un projet avec calcul aéraulique ne comprennent pas les besoins de pré-chauffage ou de pré-refroidissement de l'air de ventilation. En effet, pré-chauffage et pré-refroidissement sont considérés comme des apports aux zones. Les besoins de chauffage ou de froid sont donc évalués à partir de l'ambiance obtenue suite au soufflage de l'air. Pour calculer des besoins intégrant les besoins de pré-chauffage ou de pré-refroidissement de l'air de ventilation, il faut cocher la case "Désactiver le pré-traitement de l'air" au lancement du calcul.

2.2 Confort

Le jeu prédéfini "Confort" regroupe les données suivantes :

• Seuil min, en °C : température minimal de confort, paramétrable dans l'interface de confort des zones
• Nb < Seuil min, en h. occ. : nombre d'heures d'occupation où la température est inférieure au seuil minimal
• Nb < Seuil min, en % : taux d'inconfort froid. Correspond à l'indicateur précédent divisé par le nombre d'heures d'occupation total de la zone
• Seuil max, en °C : température maximale de confort, paramétrable dans l'interface de confort des zones
• Nb > Seuil max, en h. occ. : nombre d'heures d'occupation où la température est supérieure au seuil maximal
• Nb > Seuil max, en % : taux d'inconfort chaud. Correspond à l'indicateur précédent divisé par le nombre d'heures d'occupation total de la zone
• Surchauf. seule : ne prend en compte que les heures d'occupations où les températures sont supérieures à 20°C pour les indicateurs Givoni et supérieures à la limite de confort basse pour le confort adaptatif, il est paramétrable dans l'interface de confort des zones. Ce paramètre ne joue que sur les indicateurs de Givoni (en %) et de confort adaptatif.
• Vitesse d'air, en m/s : vitesse d'air "été", paramétrable dans l'interface de confort des zones. Cette vitesse d'air ne joue que sur les indicateurs de Givoni, de Confort adaptatif et DH.
• Givoni, en h. occ. : nombre d'heures d'occupation où le confort est assuré selon le diagramme de Givoni (le nombre de points compris dans la zone de confort sur le graphique)
• Givoni, en % : Correspond à l'indicateur précédent divisé par le nombre d'heures d'occupation considéré de la zone. Le nombre d'heures d'occupation considéré dépend de la coche "Surchauf. seule": si la case est décochée, le nombre d'heures d'occupation considéré correspond au nombre d'heures d'occupation qui se trouve dans la colonne "Nb h. occ."; si la case est cochée, le nombre d'heures d'occupation considéré correspond au nombre d'heures d'occupation qui se trouve dans la colonne "Nb h. occ." duquel on a soustrait toute les heures d'occupation où la température est inférieure à 20°C.

Exemple de résultat et son interprétation :

• Cat. d'ambiance : catégorie d'ambiance vérifiée, paramétrable dans l'interface de confort des zones. Ne joue que sur les indicateurs de confort adaptatif et PMV/PPD.
• DH : indicateur degrés-heures
• Adaptatif , en h. occ. : (anciennement Brager, évolution de la norme 15251 vers 16798 voir ici dans le manuel) nombre d'heures d'occupation où le confort n'est pas assuré selon le critère de température intérieure acceptable en saison de refroidissement.
• Adaptatif, en % : pourcentage suivant le confort adaptatif du nombre d'heures d'occupation où le confort n'est pas assuré selon le critère de température intérieure acceptable en saison de refroidissement. Le nombre d'heures d'occupation en saison de refroidissement uniquement peut être affiché en sélectionnant dans le menu déroulant de cette page, comme période de simulation, la saison de refroidissement.

De manière analogue à ce qui est précisé plus haut pour l'indicateur de Givoni, le fait de limiter le calcul de l'indicateur aux surchauffes modifie le calcul de ce pourcentage qui devient le rapport entre le nombre d'heures d'inconfort chaud et le nombre d'heures d'occupation sans inconfort froid.

• PPD/PMV été en % t. occ. : Pourcentage du temps en occupation où les indicateurs PPD/PMV se trouvent dans les limites définis par la catégorie d'ambiance sélectionnée, en saison chaude
• PPD/PMV hiver en % t. occ. : Pourcentage du temps en occupation où les indicateurs PPD/PMV se trouvent dans les limites définis par la catégorie d'ambiance sélectionnée, en saison froide

L'inconfort n'est comptabilisé qu'en période d'occupation. En d'autres termes, s'il n'y a pas d'occupation, il n'y a pas d'inconfort.

Le seuil minimal, le seuil maximal, l'inconfort chaud, la vitesse d'air et la catégorie d'ambiance peuvent être modifiés. La cellule de la ligne TOTAL permet de mettre à jour toute la colonne. Les données du tableau sont actualisées à chaque modification.

Les indicateurs Givoni et PPD/PMV sont des indicateurs de confort tandis que les autres sont des indicateurs d'inconfort. C'est-à-dire que les premiers sont élevés lorsque le confort est bon tandis que pour les seconds, une valeur élevée caractérise l'inconfort.

Le paramétrage des saisons au niveau Projet est utilisé pour le calcul des résultats par saison. Si la saison de chauffage et la saison de climatisation se chevauchent, c'est la saison de chauffage qui sera considérée prioritairement.

En complément, voir ce qui est indiqué ici dans le manuel.

2.3 Apports

Le jeu prédéfini "Apports" regroupe les données suivantes :

• Apports solaires bruts, en kWh : il s'agit de la quantité d'apports solaires qui pénètre dans le bâtiment via les vitrages extérieurs.

Les apports solaires qui pénètrent via les parois opaques sont bien pris en compte pour les calculs, mais ne figurent pas dans ce bilan.

• Apports solaires nets, en kWh : il s'agit de la quantité d'apports solaires qui pénètre dans le bâtiment via les vitrages extérieurs et y restent. En effet, les parois intérieures réfléchissent une partie de ces apports solaires entrants. Ainsi une partie ressort par les vitrages. Ce sont les apports solaires nets qui sont pris en compte dans les calculs
• Apports éclairage, en kWh : apports thermiques émis par les équipements d'éclairage modélisés. Pour les obtenir, voir ce qui est indiqué ici pour l'éclairage.
• Apports occupants, en kWh : apports thermiques émis par les occupants, issus du scénario d'occupation et de la chaleur métabolique par occupant.
• Apports puissance dissipée, en kWh : apports thermiques émis par les équipements décrits par les scénarios de puissance dissipée.

2.4 Consommations par énergies et par usages

Le jeu prédéfini "Consommations par énergies et par usages" regroupe les données suivantes :

• Chauff. Gaz, en kWh : la consommation en gaz du chauffage
• Chauff. Fioul, en kWh : la consommation en fioul du chauffage
• Chauff. Bois, en kWh : la consommation en bois du chauffage
• Chauff. Elec., en kWh : la consommation en électricité du chauffage
• Chauff. Réseau, en kWh : la consommation en réseau du chauffage
• Froid Gaz, en kWh : la consommation en gaz du froid
• Froid Elec., en kWh : la consommation en électricité du froid
• Froid Réseau, en kWh : la consommation en réseau du froid
• ECS Gaz, en kWh : la consommation en gaz des ECS
• ECS Fioul, en kWh : la consommation en fioul des ECS
• ECS Bois, en kWh : la consommation en bois des ECS
• ECS Elec., en kWh : la consommation en électricité des ECS
• ECS Réseau, en kWh : la consommation en réseau des ECS
• Aux. Vent. Elec., en kWh : la consommation en électricité des auxiliaires de ventilation (Ventilations mécaniques et ventilo-convecteurs)
• Aux. Dist. Elec., en kWh : la consommation en électricité des auxiliaires de distribution
• Eclairage Elec., en kWh : la consommation en électricité de l'éclairage
• Usage Spe. Gaz, en kWh : la consommation en gaz des usages spécifiques
• Usage Spe. Elec., en kWh : la consommation en électricité des usages spécifiques
• Gaz, en kWh : le total des consommations en gaz
• Fioul, en kWh : le total des consommations en fioul
• Bois, en kWh : le total des consommations en bois
• Elec., en kWh : le total des consommations en électricité
• Réseau, en kWh : le total des consommations en réseau

Seules les colonnes comportant des résultats sont affichées.

Pour les consommations, le TOTAL ne prend pas en compte les consommations qui ne sont associées à aucune zone (non répartissable). Ces consommations apparaissent uniquement dans les tableaux de l'onglet "Consommations" de Pleiades Résultats. Il existe donc une coche qui permet d'afficher une zone nommée "Non répartissable" qui permettra d'afficher ces consommations et de les voir apparaitre dans le total.

Les consommations sont détaillées par mois sur l'onglet de "Consommation" de Pleiades Résultats.

3 Graphiques

3.1 Graphiques simples

Un clic sur une valeur de résultat dans le tableau fera surgir un graphique pour la zone et la grandeur correspondante.

Il est possible d'ajouter des séries à ce graphique en réitérant l'opération sur une autre zone ou une autre grandeur de même unité tout en maintenant le bouton CTRL du clavier enfoncée.

3.2 Graphiques paramétrables

3.2.1 Givoni

Le graphique de Givoni prend en compte les 4 vitesses d'air et le dépassement chaud :

Le pourcentage affiché représente le pourcentage des points affichés se trouvant dans la zone considérée. Il est recalculé en fonction de l'état de la coche "Surchauffe seulement".

Si la case "Surchauffe seulement" est décochée, le nombre d'heures d'occupation considéré correspond au nombre d'heures d'occupation réel (celui qui se trouve dans la colonne "Nb h. occ."). Si la case "Surchauffe seulement" est cochée, le nombre d'heures d'occupation considéré correspond au nombre d'heures d'occupation qui se trouve dans la colonne "Nb h. occ." duquel on a soustrait toutes les heures d'occupation où la température est inférieure à 20°C.

Les coordonnées des points délimitant chaque zone de confort sont les suivantes :

Vitesse 0 m/s	20°C, 20%	27°C, 20%	27°C, 50%	25°C, 80%	20°C, 80%
Vitesse 0.5 m/s	20°C, 20%	30°C, 20%	30°C, 50%	26°C, 90%	20°C, 90%
Vitesse 1 m/s	20°C, 20%	32°C, 20%	32°C, 50%	27°C, 95%	20°C, 95%
Vitesse 1.5 m/s	20°C, 20%	33°C, 20%	33°C, 50%	28°C, 99%	20°C, 99%

3.2.2 Adaptatif

Le graphique de confort adaptatif prend en compte la catégorie d'ambiance, le dépassement chaud et les 4 vitesses d'air en saison de refroidissement :

Les résultats sont recalculés en fonction des paramètres cochés.

Lorsque la case "Surchauffe seulement" est cochée, le nombre d'heures d'inconfort affiché dans la légende ne tient effectivement compte que de l'inconfort chaud (en saison de refroidissement).

Comment est considéré la moyenne glissante (NF EN 16798-1) dans le confort adaptatif ?

3.2.3 PPD/PMV

Les graphiques de PPD/PVM prennent en compte la catégorie d'ambiance :

La légende permet aussi d'afficher le niveau d'habillement optimal calculé par l'algorithme.

Le graphique de PPD/PMV chaud est affiché sur la saison de chauffe et celui de PPD/PMV froid est affichée sur la saison froide. Sur les périodes où les indicateurs n'ont pas été calculés (absence d'occupant ou hors période concernée), des segments relient les points effectivement calculés.

4 Diagramme de Sankey des besoins de chauffage

Le diagramme de flux (dit "de Sankey") d'un bâtiment sert à représenter schématiquement l'origine et la destination de l'énergie qui transite par le bâtiment.

Pour disposer du diagramme de Sankey, il faut avoir coché l'option parmi les options de simulation avant de lancer le calcul.

Lorsque le diagramme de Sankey est disponible, le bouton est actif. Cliquer sur le bouton pour afficher le diagramme. Pleiades propose ce diagramme sous deux formes différentes, une statique et une dynamique.

4.1 Remarques

Seuls les besoins sont affichés sur le diagramme. La consommation finale, qui est fonction du rendement global des équipements de chauffage (ou de climatisation) et donc des pertes thermiques (production, régulation + distribution + émission) de ces équipements n'est pas accessible dans le cas d'un calcul de STD. Pour disposer du diagramme de Sankey des consommations, il faut activer la case et lancer un calcul de SED.

Cliquer sur pour imprimer le diagramme.

Cliquer sur pour sauvegarder le diagramme dans un fichier image BMP.

Le diagramme de Sankey affiche les apports solaires net à travers les vitrages, mais il ne tient pas compte des apports solaires à travers les parois opaques du bâtiment, ce qui tend à sous-évaluer les apports solaires effectifs. Le terme "gains des appareils" reprend les scénarios des puissances dissipées et l'éclairage artificiel (sans prise en compte des puissances dissipées par les systèmes: distribution et génération chaud froid, ECS).

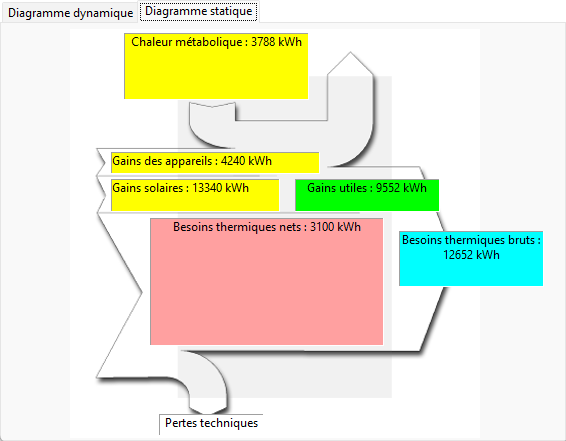

4.2 Diagramme statique

Ce diagramme est statique en ce sens que la largeur des flèches ne s'adapte pas en fonction des valeurs numériques correspondantes. Ce diagramme représente :

• en jaune, les différents "apports gratuits" par les occupants (métabolisme), le soleil (apports solaires) et les appareils (chaleur dissipées par les équipements électriques, l'éclairage, etc.)
• en bleu, les "besoins bruts" à fournir pour assurer le chauffage (ou la climatisation) du bâtiment comme s'il était inoccupé, sans appareils et sans apports solaires (nuit permanente).
• en rouge, les "besoins nets" à fournir pour assurer le chauffage (ou la climatisation) du bâtiment étudié en tenant compte des différentes apports gratuits.
• en vert, les "gains utiles" obtenus par différence entre les besoins bruts et les besoins nets. Il s'agit des apports gratuits qui ont contribué utilement au confort du bâtiment. Les autres apports ont pu générer des surchauffes, par exemple.

4.3 Diagramme dynamique

Le diagramme dynamique reprend les mêmes grandeurs que le diagramme statique mais la largeur des "flèches" est proportionnelle à la valeur du flux. Les valeurs numériques ne sont visibles qu'au survol avec la souris. De plus, il est possible d'adapter l'apparence du diagramme via les listes à choix Couleurs des liens et Alignement des éléments.
