Disponible en RT2012 et RE2020 Le document officiel est disponible ici et ici.

1 Définition du système

Le système YACKBionic permet d’assurer la fourniture de l’ECS et du chauffage.

Il est composé des éléments techniques suivants :

• Un élément de stockage en eau technique qui assure la réserve d’eau froide nécessaire au bon fonctionnement du système.
• Une ou plusieurs PAC Air extérieur/Eau à compression électrique (le cas échéant raccordées en parallèle) utilisant le CO2 (R744) comme fluide frigorigène. Sa fonction est de chauffer l’eau technique située en partie basse de l’élément de stockage de manière instantanée à 65°C puis de la réinjecter en partie haute.L’ensemble des données de performance saisies devront être établies pour une température de sortie d’eau technique égale à 65°C.
• Une ou plusieurs PAC Eau/Eau à compression électrique (le cas échéant raccordées en parallèle) dont la fonction, en période de chauffage uniquement, est de refroidir côté évaporateur l’eau technique située en partie basse de l’élément de stockage afin de maintenir une température de 15°C. L’énergie soutirée lors de ses phases de fonctionnement est transférée côté condenseur à une partie supérieure de l’élément de stockage.

Le pincement des échangeurs thermiques situés entre le système et le réseau collectif de distribution ECS doit être inférieur ou égal à 2,5 K.

Le système ne peut pas être associé à des émetteurs de chaleur de type «haute température» (température d’entrée supérieure à 70°C).

2 Domaine d’application

Le champ d’application de la présente méthode s’étend à tout type de bâtiments soumis à la réglementation thermique2012.

3 Méthode de prise en compte

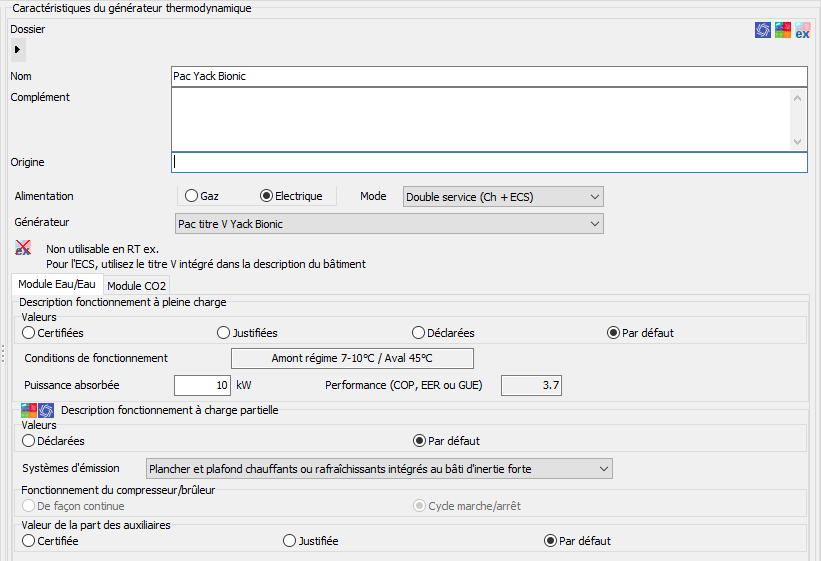

Cet équipement est pris en compte dans le logiciel via une création d'une génération complète pour laquelle on utilise le générateur spécifique "Yack Bionic" correspondant (disponible en mode double service (Ch+ECS)) :

Au niveau de la génération, il faut alors renseigner que cette génération complète utilise un titre V via la coche correspondante :

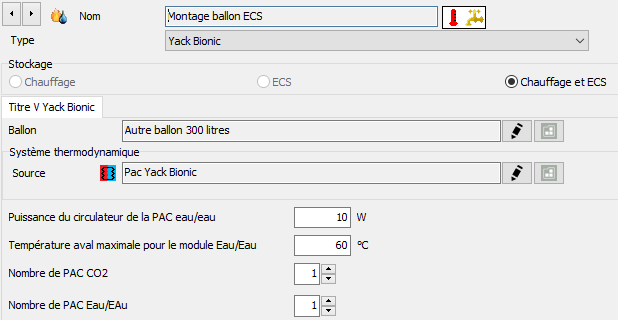

Au niveau du montage ballon, on sélectionne le type correspondant (Yack Bionic) et on effectue le paramétrage avec les caractéristiques transmises par le fabricant :

Reste alors à créer l'émetteur d'ECS et éventuellement l'émetteur de chauffage et à les lier à cette génération.

Il est indispensable de mettre des longueurs de réseau bouclé différente de 0 sans quoi le moteur de calcul indiquera l'erreur suivante « la référence d'objet n'est pas définie à une instance d'un objet ».
