Systovi gaz ou effet joule

Titre V - Systovi gaz ou effet joule

Disponible en RE2020

1 Définition du système

Les systèmes, désignés «R-Sun », « R-Volt » sont des systèmes de préchauffage de l’air insufflé dans le bâtiment, par récupération de la chaleur sous des panneaux solaires thermiques et/ou photovoltaïques en toiture, via un système de ventilation. Le système se compose donc de capteurs solaires (thermiques et/ou photovoltaïques), de gaines qui se raccordent au module de ventilation (comportant un ventilateur) et de gaines qui vont du module aux bouches de soufflage vers les pièces du bâtiment. Le système comporte également une régulation.

En brassant l’air extérieur autour des panneaux photovoltaïques, le système améliore leur rendement.

Le système se décline sous 3 formes :

• Lorsque les panneaux sont des capteurs thermiques uniquement, le système porte la dénomination R-Sun
• Lorsque les panneaux sont des capteurs photovoltaïques uniquement, le système porte la dénomination R-Volt
• Lorsque la configuration est hybride capteurs thermique et panneaux photovoltaïques, le système porte la dénomination R-Volt + Extension thermique

2 Domaine d’application

Ce titre V est limité aux maisons individuelles neuves, situées à une altitude inférieure à 900m, accolées ou non, avec ou sans combles.

Il est nécessaire de disposer d’un autre système de chauffage avec un dispositif de pilotage/régulation commun. Le système est utilisé en mode « insufflation chauffage » et « ventilation » uniquement.

3 Méthode de prise en compte

Deux cas de figure :

• Système principal à effet joule : Systovi Effet joule
• Système principal autre : Systovi Gaz

La modélisation du système R-Sun / R-Volt de Systovi se déroule en trois étapes :

• 1 - Une première simulation pour définir les besoins

On lance les calculs sans le système systovi.

• 2 - À l'aide de l'outil, détermination de la part alpha des besoins couverts par le système Systovi

On récupère le coefficient alpha donné par le tableur

• 3 - Une deuxième simulation permet de faire cohabiter le chauffage principal et le système Systovi en adaptant les besoins couverts par chacun. On obtient ainsi au bout du de la deuxième simulation des consommations corrigées.

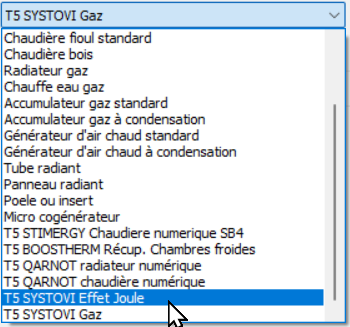

On ajoute une génération en bibliothèque de type "Génération combustion >> T5 Systovi Gaz ou EJ"
On ajoute un émetteur en appliquant le coefficient alpha en jouant sur les ratios temporels. Si le système permet de réduire de 20% les
besoins, alors l'émetteur initial aura 80% de ratio temporel et l'émetteur lié à la génération Systovi aura 20% de ratio temporel
(et toujours 100% de surfacique).
Ne pas oublier de renseigner un débit nominal/résiduel fictif (nécessaire mais non pris en compte)
On relance les calculs. La part consommée par l'émetteur relié au système Systovi est ainsi soustraite du Cep.
