Heliopac System

Titre V - Heliopac / Geopac System (RE2020)

Disponible en RE2020 uniquement

Pour la RT2012, se référer à cette page

1 Définition du système

Heliopac System repose sur l’association entre une PAC Eau glycolée/eau (Solerpac) et un champ de capteurs solaires tubulaires non vitrés (Solerpool®). Heliopac System+ se différencie uniquement au niveau du champ de capteurs solaires qui est composé de panneaux non vitrés photovoltaïques et thermiques (PVT).

Ces systèmes sont disponibles selon quatre configurations différentes :

• Fonction préchauffage de l’ecs
• Fonction double service avec stratification dynamique
• Fonction chauffage seul
• Fonction ecs avec stratification dynamique

Geopac System repose sur le même principe de « stratification dynamique » qu’Heliopacsystem. Il se différencie au niveau de la source amont qui peut être de l’eau issue d’une nappe, d’un forage géothermique, ou encore de l’eau glycolée circulant dans des capteurs géothermiques verticaux ou horizontaux.

2 Domaine d'application

Ce système est uniquement disponible en fonction préchauffage ECS ou production ECS avec stratification dynamique. Exclusivement en RE2020.

3 Méthode de prise en compte

Pour les différents types de saisie, l'orientation des capteurs a pour valeur : [0° : Sud ; 90° : Ouest ; 180° : Nord ; 270° : Est]

Pour l'inclinaison des capteurs : [0° : horizontale vers le haut ; 90° : verticale]

Le coefficient de perte Ue correspond aux pertes thermiques de la tuyauterie vers l'extérieur. Cette valeur dépend du projet et n'est pas fournie par le fabricant.

Un appoint doit systématiquement être associé au système.

3.2 Fonction chauffage seul

Dans le cas où la PAC Eau/Eau assure uniquement la fonction chauffage, elle est raccordée au circuit de distribution en amont du générateur d’appoint.

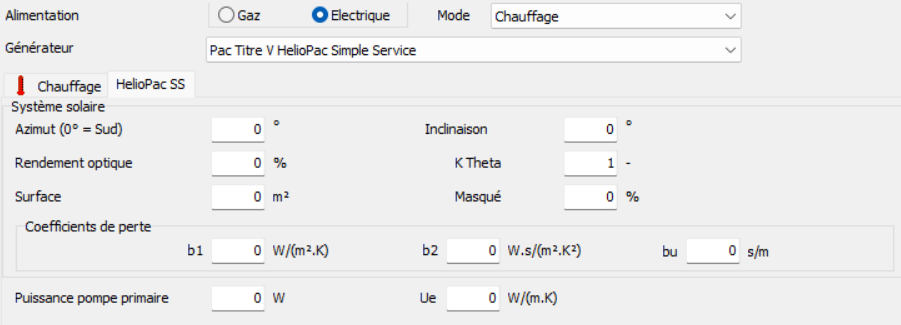

Cette génération se saisie directement en bibliothèque via la PAC de type chauffage simple : Pac Titre V Heliopac Simple Service :

Puis utiliser cette PAC classiquement dans une génération simple ou complète.

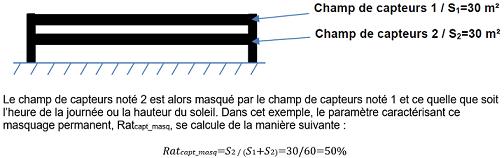

Le pourcentage masqué correspond au cas où deux champs de capteurs seraient superposés. Ce pourcentage est à indiqué suivant le calcul  : %_Masqué = S2 / (S1+S2) où S1= surface du champ de capteur non masqué et S2 = surface du champ de capteur masqué.

3.3 Fonction double service avec stratification dynamique

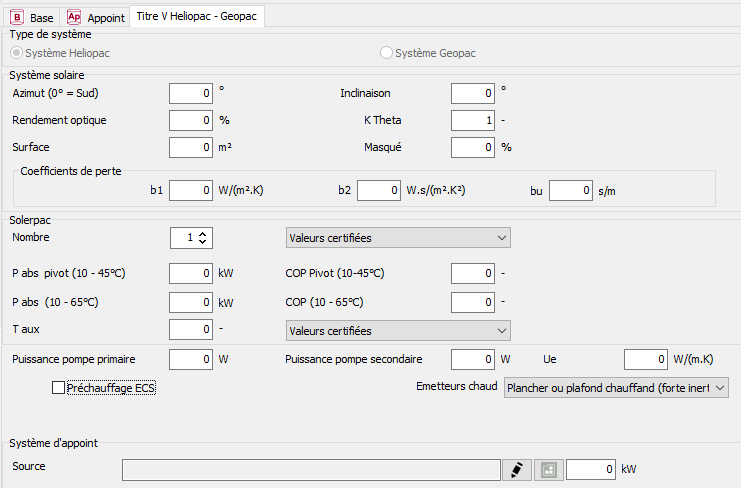

Dans ce cas, la PAC Eau/Eau assure le chauffage et l'ECS (préchauffage ou montée complète de la température ECS). Cette saisie se fait au niveau d'une génération complète, en cochant la case :

Ensuite, au niveau du montage ballon, cocher la case :

Puis compléter les informations du système. Attention à bien renseigner l'ensemble des champs, sans quoi le moteur de calcul vous renverra un message bloquant.

3.4 Fonction ecs avec stratification dynamique

La saisie est identique que pour le mode double service à l'exception près qu'il faut cocher :
