AcQUAREVIA+

Titre V - aCQUAREVIA+ : PAC triple service

Disponible en RE2020

1 Définition du système

La Pompe À Chaleur Multifonction aCQUAREVIA + de chez Eurevia est conçue pour équiper les bâtiments nécessitant une production d’ECS collective comme les EPHAD, hôtels, logements collectifs, résidences étudiantes et séniors, etc. Pour ce faire, elle dispose de 2 départs hydrauliques, le premier dédié à la production d’ECS et le second réversible dédié à la production d’Eau de Chauffage ou d’Eau Glacée pour le rafraîchissement.

La Pompe À Chaleur Multifonction aCQUAREVIAplus peut donc fonctionner dans les 3 cycles thermodynamiques suivants :

• 1 - Chauffage air/eau (Mode aérothermie) permet de prendre l’énergie dans l’air extérieur et de chauffer l’eau chaude sanitaire et l’eau de chauffage séparément ;
• 2 - Rafraichissement air/eau (Mode aérothermie) permet de produire de l’eau glacée pour le rafraîchissement et de rejeter l’énergie dans l’air extérieur ;
• 3 - Production simultanée d’ECS et d’eau glacée (Mode eau/eau) sans échange avec l’air extérieur. L’énergie récupérée lors de la production de l’eau glacée est utilisée pour la production de l’ECS.

2 Domaine d’application

la PAC aCQUAREVIA+ s'applique à tous les bâtiments ayant comme usage principal :

• logement collectif
• foyer jeunes travailleurs
• cité universitaire
• établissement sanitaire avec hébergement
• hôtel partie nuit

Le système tel qu’il est défini dans la méthode ne peut pas produire simultanément le chauffage et l’ECS. Le système doit être connecté à un ballon de stockage ECS indépendant du système dont les caractéristiques sont à définir selon les projets.

3 Méthode de prise en compte

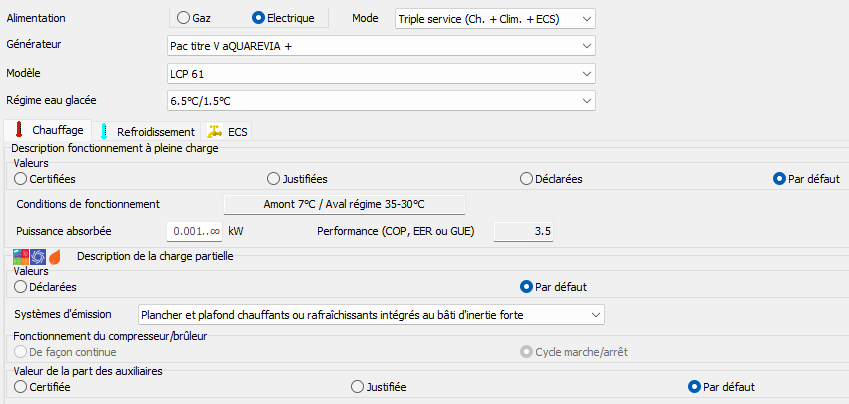

La saisie du système aCQUAREVIA se fait au travers de la saisie d’une PAC Triple Service (Ch + Clim + ECS) en bibliothèque :

Les températures aval disponibles sont : 9,5°C ; 15°C ; 20,5°C. Les températures amont disponibles sont : 15°C ; 25°C ; 35°C. Seul le couple 9,5°C/35°C est certifié. Les PAC de taille 41 à 81 ont 2 compresseurs et les 94 à 324 en ont 4

Puis ajouter une génération complète avec stockage ECS et renseigner comme source la PAC aCQUAREVIA :
