DPE / Simulation

Cet onglet permet de :

• Définir les zones du bâtiment concernées par le DPE
• Définir les équipements de ces zones
• Lancer la simulation.

1 Cadre "DPE"

Lorsque plusieurs DPE sont établis (par exemple dans le cas d'un bâtiment de logements collectifs), cette fenêtre présente la liste complète des DPE demandés.

Lorsque d'un survol avec la souris, les zones concernées sont grisées.

2 Cadre "Pièces"

De même que dans le module « Interface Comfie », cette fenêtre fonctionne comme un dépôt permettant de « déplacer » une pièce du bâtiment vers une autre zone thermique. La procédure à suivre est la suivante :

• Cliquer sur la zone thermique contenant la pièce à déplace. Cetrte action a pour effet d'ouvrir la fenêtre descriptive de la zone (décrite plus loin).
• Les pièces apparaissent dans la zone en bas à gauche.
• Cliquer à gauche pour sélectionner la pièce à déplacer (se surligne alors en bleu), et sans relâcher le bouton de la souris, faire glisser la pièce vers la fenêtre Pièces.

• Fermer au besoin la fenêtre descriptive de la zone.

Pour « déposer » une pièce stockée dans la fenêtre Pièces, il suffit de la faire glisser vers la zone souhaitée.

3 Cadre principal

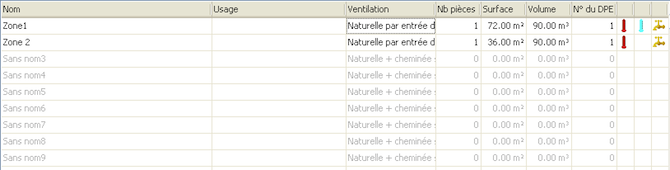

Cette fenêtre résume :

• Le nom des zones thermiques incluses dans le projet (40 au maximum);
  • Le type d'usage de cette zone, au sens des règles TH-CE de la RT2005. Cette donnée fixe en particulier les scénarios d'occupation et de puissance dissipée utilisés dans la simulation;
  • Le type de ventilation. Cette donnée fixe, en référence à l'arrêté du 15 septembre 2006, les scénarios de ventilation correspondants. La valeur de débit correspondant est rappelée lorsque la souris survole la case concernée ;
  • Le nombre de pièces incluses dans la zone thermique. Les pièces concernées sont rappelées lorsque la souris survole une case ;
  • La surface habitable de la zone. Un survol de la souris permet l'affichage de la décomposition des surfaces de plancher selon les pièces de la zone ;
  • Le volume de la zone. Un survol de la souris permet l'affichage de la décomposition des surfaces de plancher selon les pièces de la zone ;
  • Le numéro du DPE correspondant. Si la zone n'est pas concernée par l'établissement d'un DPE, le chiffre 0 est affiché.

Trois icônes peuvent être affichées dans la zone droite, permettant d'indiquer la présence sur la zone :

d'au moins un système de chauffage. Un survol avec la souris affiche un descriptif, ainsi que la répartition en cas de systèmes multiples ;

d'un système de climatisation ;

d'au moins un système de production d'eau chaude sanitaire.

Un clic gauche sur l'une des zones permet d'ouvrir la fenêtre descriptive de zone.

4 Fenêtre descriptive de zone

Cette fenêtre permet de décrire l'ensemble des paramètres de simulation à utiliser pour la zone concernée. Les différents outils s'y trouvant sont :

• « Sélection zone » : permet, par un clic sur les flèches gauche ou droite de sélectionner les différentes zones sans avoir à fermer la fenêtre de description.
• « DPE n° » : permet d'inclure la zone concernée dans le calcul d'un DPE. Si la valeur 0 est sélectionnée, la zone est « hors DPE ».
• « Nom » : permet de modifier le nom de la zone.
• « S.Hab » : permet de modifier la surface habitable de la zone. En effet, les modèles de bâtiment utilisent en général des surfaces de plancher, qui peut être différente de la surface habitable (cas des combles aménagés).
• « Surface (m²) » et « Volume (m3) » : fournit les surfaces de plancher et le volume de la zone. Non modifiable.
• « Pièces » : rappelle les pièces incluses dans la zone.
• « Usage » : permet de sélectionner, par le menu déroulant, le mode d'utilisation de la zone, au sens des règles Th-CE. Cette donnée fixe le scénario d'occupation de la zone, ainsi que les scénarios de température.
• « Ventilation » : permet de sélectionner, par le menu déroulant, le type de ventilation de la zone. Cette donnée fixe le scénario d'occupation de la zone, sur la base des hypothèses de l'arrêté du 15 septembre 2006.
• « Chauffage » : permet d'utiliser pour la zone un ou plusieurs systèmes de chauffage, préalablement défini dans l'onglet « Equipement ». En cas de systèmes multiples, on attribue à chacun un pourcentage de la consommation, le total devant toujours être égal à 100%.
• « ECS » : permet d'utiliser pour la zone un ou plusieurs systèmes de production d'eau chaude sanitaire, préalablement défini dans l'onglet « Equipement ». En cas de systèmes multiples, on attribue à chacun un pourcentage de la consommation, le total devant toujours être égal à 100%.
• « Climatisation » : permet d'indiquer si la climatisation, préalablement définie dans l'onglet « Equipement », est active dans cette zone.

Le bouton, disponible dès qu'un scénario est attribué, permet d'attribuer ce même scénario à toutes les zones, sans avoir à les balayer une par une.

5 Cadre Simulation

Cette fenêtre permet de définir le pas de temps de la simulation (par défaut fixé à ½ heure), et de lancer la simulation par un clic sur le bouton correspondant.

Cette action lance la simulation par le moteur de calcul Comfie. Une fois la simulation terminée, l'affichage bascule vers l'onglet Résultats.
