Onglet Plan / Feuille Ventilation
Sommaire
1 Principe général
La feuille "Ventilation" est accessible pour chacun des niveaux du modèle en sélectionnant en bas de l'écran la feuille correspondante.
Elle permet la définition de la ventilation pour les calcul de STD, de RT2012 et de dimensionnement.
Pour le calcul RT existant, la ventilation est saisie dans l'arborescence correspondante.
En RT2012, il reste également possible d'effectuer ces saisies dans l'arborescence au niveau du groupe . Attention cependant à ne pas comptabiliser plusieurs fois les équipements pris en compte par le moteur RT
2 Définir les enveloppes aérauliques pour la STD
Un clic sur le bouton
permet de définir les zones se situant dans les enveloppes aérauliques utilisées dans le calcul aéraulique de Comfie.
Il faut alors sélectionner l'enveloppe dans la liste puis cliquer sur l'une des pièces à laquelle on souhaite l'affecter. Les pièces situées dans même zone sont alors colorées en jaune.
En délimitant un cadre, il est également possible d'affecter une zone à un ensemble de pièces (apparaissant alors en vert).
3 Définir les bouches de ventilation
3.1 Affectation des bouches de ventilation

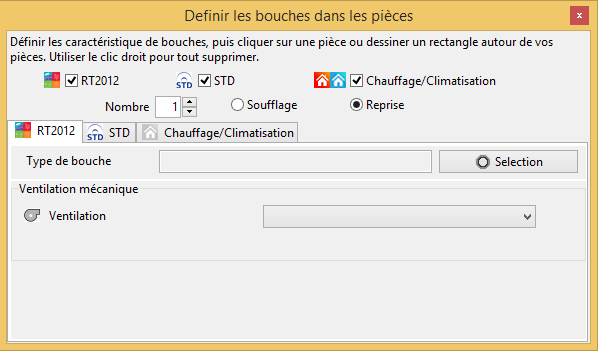

Un clic sur le bouton
permet d'ouvrir la palette d'affectation des bouches. Il faut alors cliquer gauche sur l'une des pièces à laquelle on souhaite l'affecter. En délimitant un cadre, il est également possible d'affecter la bouche à un ensemble de pièces (apparaissant alors en vert).
Les bouches de ventilation s'affectent au niveau des pièces.
Cette fonction est commune aux modules STD
, RT2012
, chauffage
et Climatisation
. La bouche peut ainsi ou non être utiliser dans les 4 modes de calcul suivant le choix de l'utilisateur.
Pour le calcul RT existant la ventilation est saisie dans l'arborescence correspondante.
| En RT2012, la saisie des bouches peut également s'effectuer dans l'arborescence au niveau du groupe . Attention à ne pas comptabiliser plusieurs fois le débit pris en compte par le moteur RT |
| En STD, la saisie des bouches n'est utilisée que dans le calcul aéraulique de Comfie. Il faut pour cela que la pièce soit située dans une enveloppe aéraulique . |
Si la bouche est utilisée pour le calcul de STD, il faut se reporter au chapitre correspondant de Pleiades pour visualiser les caractéristiques à renseigner.
Si la bouche est utilisée pour le calcul RT2012, il faut se reporter au chapitre correspondant dePleiades pour visualiser les caractéristiques à renseigner.
3.2 Visualisation des bouches de ventilation en fonction du mode de calcul
En fonction de l'onglet STD , RT2012 , ou dimensionnement actif dans la palette d'affectation, les bouches non utilisée par le mode de calcul sélectionné sont grisées.
Lorsque la palette d'affectation des bouches est fermée, les logos des différents mode de calcul permettent de visulaiser si la bouche est utilisé dans les différents modes:
3.3 Édition des bouches de ventilation en fonction du mode de calcul

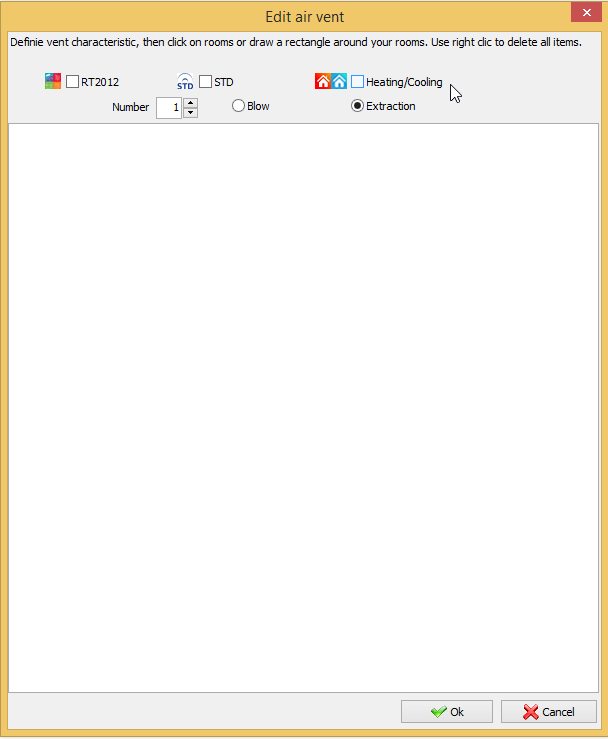

Lorsque la palette d'affectation des bouches est ouverte, il est possible d'effectuer un clic droit sur les pièces pour éditer la liste des bouches affectées à cette pièce.
En sélectionnant une bouche dans la liste proposée, il est possible d'en éditer les caractéristiques pour éventuellement les modifier.
Il est également possible de supprimer la bouche éditée est décochant les 3 modes de calculs et en cliquant sur OK:
4 Définir les entrées d'air
4.1 Affectation des entrées d'air

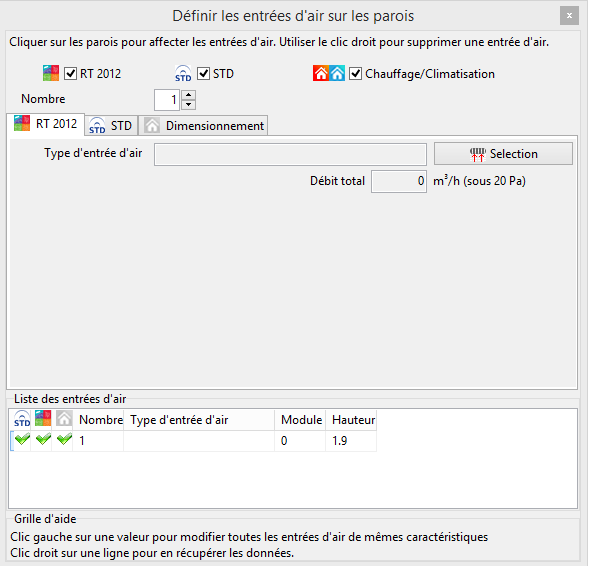

Un clic sur le bouton
permet d'ouvrir la palette d'affectation des entrées d'air. Il faut alors cliquer gauche sur l'une des parois à laquelle on souhaite l'affecter.
Cette fonction est commune aux modules STD , RT2012 , chauffage et Climatisation . L'entrée d'air peut ainsi ou non être utiliser dans les 4 modes de calcul suivant le choix de l'utilisateur.
Pour le calcul RT existant la ventilation est saisie dans l'arborescence correspondante.
| En STD, la saisie des entrées d'air n'est utilisée que dans le calcul aéraulique de Comfie. Il faut pour cela que la pièce soit située dans une enveloppe aéraulique . |
Les entrées d'air s'affectent au niveau des parois.
| En RT2012, la saisie des entrées d'air peut également s'effectuer dans l'arborescence au niveau du groupe . Attention à ne pas comptabiliser plusieurs fois le débit pris en compte par le moteur RT |
Si l'entrée d'air est utilisée pour le calcul de STD, il faut se reporter au chapitre correspondant de Pleiades pour visualiser les caractéristiques à renseigner.
Si la bouche est utilisée pour le calcul RT2012, il faut se reporter au chapitre correspondant dePleiades pour visualiser les caractéristiques à renseigner.
4.2 Visualisation des bouches de ventilation en fonction du mode de calcul
Lorsque la palette d'affectation des bouches est ouverte, une info-bulle s'affiche en déplaçant le curseur sur une entrée d'air
4.3 Édition des bouches de ventilation en fonction du mode de calcul
Lorsque la palette d'affectation des bouches est ouverte et en déplaçant le curseur sur une entrée d'air, il est possible d'effectuer un clic gauche pour éditer et modifier éventuellement ses caractéristiques. En effectuant un clic droit, l'entrée d'air est supprimée.
Comme pour les menuiseries, en sélectionnant une entrée d'air dans le tableau en bas de la palette, il est possible de modifier toute les entrées configurées sur le même modèle.
5 Scénarios de ventilation et échangeur double flux en STD simplifiée
| La saisie simplifiée des ventilations en STD s'effectue ici. Il n'y alors aucun lien antre la ventilation définie en STD et dans les autres mode de calcul réglementaire et de dimensionnement. Seules les couleurs de zones définies HORS enveloppe aéraulique sont disponibles. Voir plus haut pour la saisie des ventilations avec calcul aéraulique |
5.1 Attribuer des scénarios

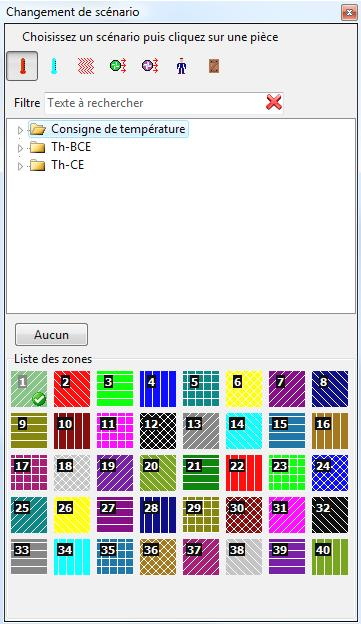

Un clic sur le bouton d'affichage des scénarios provoque l'ouverture d'une fenêtre proposant l'ensemble des scénarios de ventilation disponibles dans Pleiades.
| Concernant les types de scénarios et leur création, voir la partie correspondante du manuel de Pleiades. |
| Il est possible d'affecter 2 scénarios de ventilation externe par zone en plus des infiltrations. Les échangeurs double flux (avec by-pass) ou contrôlés sont définis par la suite. Seul le premier scénario pourra disposer d'un contrôle. |

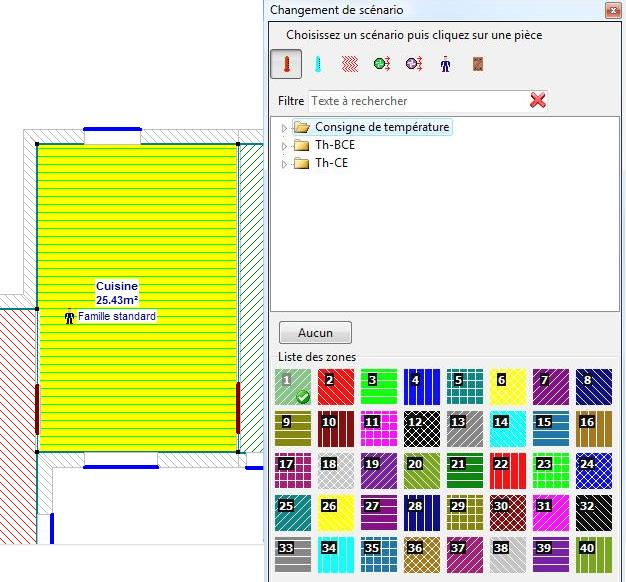

Il faut alors sélectionner le scénario choisi dans la liste puis cliquer sur une des pièce de la zone ou définir un cadre pour l'affecter. La zone est alors colorée en jaune et une "coche" verte s'affiche dans la liste des zone. Il est ainsi facile de vérifier quelles zones ont reçu un scénario de chaque type.
| Il existe deux ventilations externes distinctes qui fonctionnent indépendamment l'une de l'autre. La seule différence entre ces deux ventilations externe réside dans le fait que l'une dispose d'un éventuel contrôle alors que l'autre non. |
5.2 Supprimer des scénarios
La suppression des scénarios s'effectue en cliquant au préalable sur le bouton "Aucun" dans la fenêtre de sélection des scénarios, puis en cliquant sur les zones concernées.

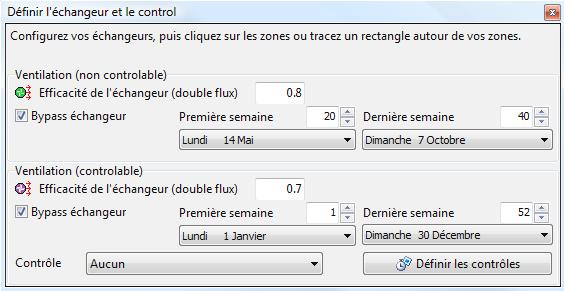

5.3 Echangeur double-flux et contrôles
Cette fonction permet d'affecter des échangeurs double flux avec by-pass estival et contrôles aux 2 scénarios de ventilation externes possibles pour chaque zone thermique.
| Les contrôles ne sont disponibles que pour le premier scénario de ventilation. |
Le by-pass de l'échangeur double-flux disponible est uniquement estival en mentionnant une date de début et fin de by-pass.
| Le contrôle est affecté à tout le débit de ventilation et non pas uniquement au by-pass de l'échangeur. |
L'affectation des by-pass et contrôles s'effectue de la même manière que les scénarios en cliquant sur une zone ou en traçant un rectangle de sélection pour une affectation multiple.
