Onglet RT2012 / Espace tampon non solarisé

Un espace tampon non solarisé regroupe l’ensemble des locaux non-chauffés (c’est-à-dire chauffés à une température inférieure à 12°C en occupation). Il est défini au niveau du bâtiment, et peut entrer en interaction avec différents groupes.

On ne peut donc pas avoir un espace tampon solarisé en contact avec un espace tampon non solarisé. Dans cette configuration, il est nécessaire de regrouper toutes les pièces soit dans l'espace tampon solarisé soit dans l'espace tampon non solarisé.

Il est caractérisé par un coefficient d'atténuation des déperditions "b" suivant les règle Th - U.

Certains systèmes de production d’ECS thermodynamique utilisent l’air des espaces tampons (uniquement non solarisé) en tant que source amont (évaporateur). Dans ce cas, une correction du coefficient b est effectuée à partir du coefficient Due défini dans les règles Th - U.

Les valeurs de "b" et "Due" ne sont pas des données d'entrée du logiciel. Elles sont directement proposées dans Pleiades à partir de votre saisie Alcyone. Le calcul automatique de "b" et "Due", effectué selon le §4 du fascicule 1 des règles Th - U , prend en compte les déperditions par transmissions et par renouvellement d'air.

Pour définir les déperditions par renouvellement d'air, vous devez fournir :

• le débit d’air entrant dans le local non chauffé en provenance de l’extérieur. En absence de toute valeur connue, la valeur est calculée sur la base du coefficient UV,ue. UV,ue est l’équivalent d’un coefficient surfacique de la paroi située entre le local non chauffé et l’extérieur, en W/(m2.K). Il représente les déperditions par renouvellement d’air du local non chauffé, ramenées à l’unité de surface de la paroi.

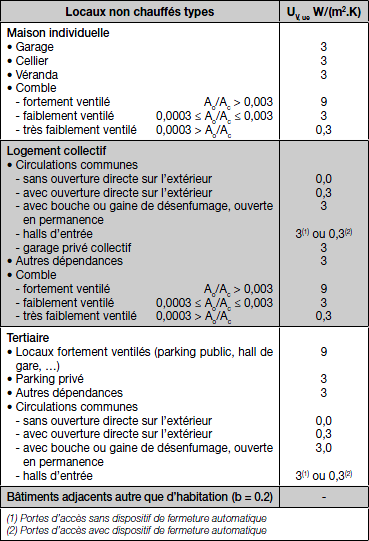

Des valeurs forfaitaires de Uv,ue, données par type de local non chauffé, sont proposées :

où

Ao est la surface totale des orifices de ventilation du comble, en m²;

Ac est la surface du comble, en m².

• le débit d’air entrant dans le local non chauffé en provenance du volume chauffé. Par défaut, ce débit est nul.

Un espace tampon (solarisé ou non solarisé) ne doit pas être en contact avec un autre espace tampon. Il faut regrouper ces espaces tampon pour en considérer un seul.
