Bibliothèque / Menuiseries / Menuiseries / Géométrie

Cet onglet n'est disponible que pour des menuiseries définies globalement en "valeurs calculées".

A partir de la taille de la menuiserie en tableau, il permet la définition :

• des surfaces de cadre. Cette surface n'est pas saisie directement, elle est résultante des autres surfaces renseignées.

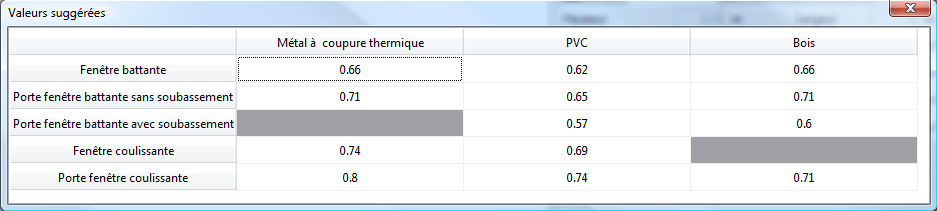

• des surfaces de vitrage. Le pourcentage de clair renseigné ici ne doit pas tenir compte de la surface éventuelle de coffre de volet. Si le nombre de vitrages saisi dans l'onglet global est nul, alors cette saisie est rendue impossible. Le bouton d'assistance propose les valeurs "par défaut" des règles Th Bat.

• des surfaces de panneau opaque. Cette surface correspond à un élément opaque de remplissage de la menuiserie hors cadre. (exemple: un soubassement de porte-fenêtre)
• la hauteur de coffre de volet roulant. La surface correspondante est réajustée dans le projet en fonction de la largeur effective de chaque menuiserie.

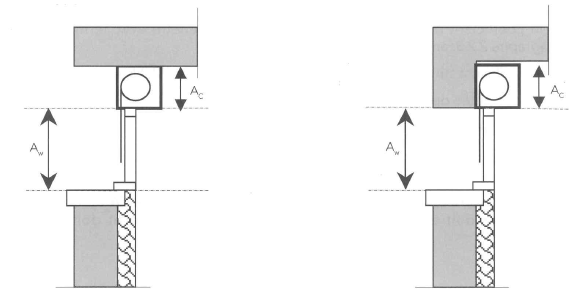

Suivant l'option d'emplacement du coffre, les calcul sont effectués différemment par Pleiades :

• Le coffre est sous le linteau : suivant l'application du §2.3.5.1 des règles th U. Fascicule 3, il est en tableau et est donc intégré dans le calcul des caractéristiques globales de la menuiserie (Uw, Sw et TL).

• Le coffre est derrière (ou dans) le linteau : suivant l'application du §2.3.5.2 des règles th U. Fascicule 3, il n'est pas en tableau et donc NON pris en compte dans le calcul des caractéristiques globales de la menuiserie (Uw, Sw et TL). Il est, par la suite, rajouté au projet comme une surface opaque complémentaire. Celle-ci vient en déduction de la surface de mur.

Dans le cas d'un calcul de STD avec saisie d'un coffre de volet roulant derrière ou dans le linteau, le Uc (U du coffre) ne sera pas pris en compte (ce Uc sera négligé par rapport à celui de la paroi). Si vous ne voulez pas négliger l'influence de ce coffre de volet roulant, il faut passer en "Coffre de volet roulant inclus dans le tableau (bloc baie)" et affecter un Uc incluant le U de la paroi.

• et les longueurs d'intercalaires des vitrages et panneaux opaques. L'intercalaire est l'effet thermique combiné de l'espace du panneau et du profilé exprimé en W/(ml.K). Les longueurs correspondent aux plus grandes sommes des périmètres visibles des panneaux vitrées et opaques, vus des 2 cotés de la paroi.
