Onglet Plan / Feuille STD Comfie
Sommaire
1 Principe général
La feuille "STD Comfie" est accessible pour chacun des niveaux du modèle en sélectionnant en bas de l'écran la feuille correspondante. Elle permet d'attribuer rapidement le zonage utilisé par Comfie pour la STD et les scénarios pour chacune des zones thermiques. Si elle n'apparaît pas, aller dans Affichage/Afficher STD Comfie.
| Concernant les types de scénarios et leur création, voir la partie correspondante du manuel de Pleiades. |
2 L'outil "Définir le zonage STD Comfie"

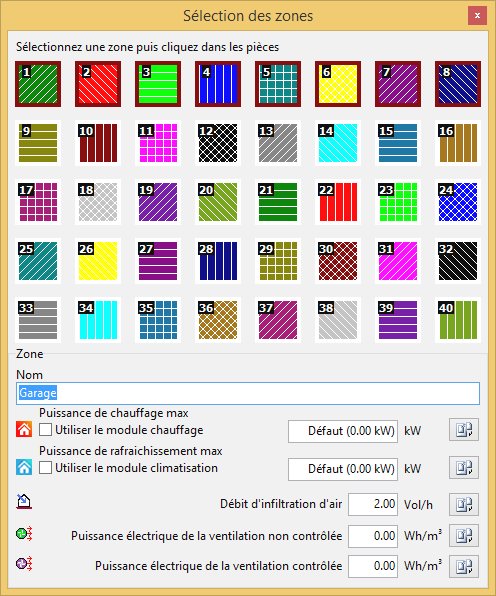

provoque l'ouverture d'une fenêtre de dialogue en transparence sur le plan.
Pour définir une zone thermique, il suffit de sélectionner un numéro parmi les 40 zones puis de cliquer sur les pièces correspondantes. Les pièces concernées par la zone sélectionnée sont affichées en jaune sur le plan. Par ailleurs, les cases correspondant aux zones utilisées sont bordées en rouge.
Il est également possible d'affecter une zone à un ensemble de zones en définissant un cadre (apparaissant en vert).
2.1 Les options de zone : puissances et infiltrations
En même temps que le zonage, il est possible d'affecter:
- les puissances maxi (puissance d'émission) en chaud et en froid. Ces puissances peuvent être forcées à une valeur fixe par l'utilisateur ou laissées en mode "par défaut". De ce cas la puissance sera largement surdimensionnée sur la base de 10W/m3. Il est également possible de reprendre les résultats des calculs de dimensionnement chaud
et froid
pour limiter la puissance disponible dans la zone. Attention, l'utilisation de ces options nécessite une saisie complète de ces modules.
- pour le mode saisie simplifié des ventilations, le débit d'infiltration (ou perméabilité) à l'air de la zone en vol/heure
- pour le mode saisie simplifié des ventilations, les puissances électriques des ventilations externes (utilisées dans le calcul des consommations des auxiliaires de ventilation).
permet de copier le paramétrage sur toutes les zones du projet.
| La saisie des infiltrations et des consommation s des ventilateurs dans le cadre du calcul aéraulique détaillé effectué par Comfie impose un autre mode de saisie, plus lourd et plus précis. |
3 Attribuer des scénarios
Un clic sur le bouton d'affichage des scénarios provoque l'ouverture d'une fenêtre proposant l'ensemble des scénarios disponibles dans Pleiades.
| L'affectation simplifiée de la ventilation en STD (scénarios de ventilation et des échangeurs double flux et by-pass) est définie dans la feuille ventilation. |
Il faut alors sélectionner le scénario choisi dans la liste puis cliquer sur une des pièce de la zone ou définir un cadre pour l'affecter. La zone est alors colorée en jaune et une "coche" verte s'affiche dans la liste des zone. Il est ainsi facile de vérifier quelles zones ont reçu un scénario de chaque type.
3.1 Les scénarios d'éclairement
Les scénarios d'éclairement ne s'affectent pas à des zones thermiques mais à des pièces.
Il permet le calcul d'autonomie en lumière du jour par Enelight et le calcul d'éclairage artificiel par COMFIE.
3.2 Les scénarios d'occultation
L'affectation des scénarios d'occultation est quelque peu différente des autres. En effet, ceux-ci ne sont pas affecté à des zones thermiques mais à des parois.
Il faut donc sélectionner le scénario choisi dans la liste, puis cliquer sur une paroi à laquelle on souhaite l'affecter. Elle sera alors affectée à toutes les fenêtres existantes de cette paroi.
3.3 Supprimer des scénarios
La suppression des scénarios s'effectue en cliquant au préalable sur le bouton "Aucun" dans la fenêtre de sélection des scénarios, puis en cliquant sur les zones concernées.
3.4 Afficher les scénarios
Les boutons situés à gauche de l'écran permettent d'afficher (ou non) les scénarios retenus, par catégories.
4 Définir les équipements d'éclairage
Cette affectation peut s'effectuer depuis cette feuille ou depuis la feuille RT.
Concernant les types d’équipement d'éclairage et leur création, voir la partie correspondante du Manuel de Pleiades .
| Si l'objet est également utilisé en RT2012, Il faut veiller à affecter des équipements d'éclairage cohérents avec l'usage de la zone. |

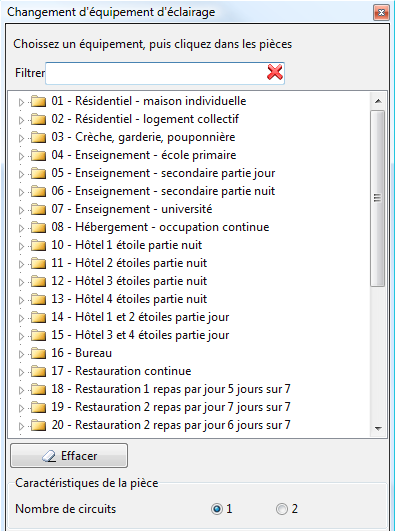

Un clic sur le bouton d'affichage provoque l'ouverture d'une fenêtre proposant la bibliothèque des équipements disponibles depuis Pleiades.
Il faut alors sélectionner l'équipement dans la liste puis cliquer sur l'une des pièces à laquelle on souhaite l'affecter. La pièce est alors colorée en rouge. Il est ainsi facile de vérifier quelles pièces ont reçu un éclairage de chaque type : l’équipement sélectionné dans la liste apparaît en rouge sur le plan.
Il est également possible d'affecter une zone à un ensemble de pièce en définissant un cadre (apparaissant en vert lors de l'affectation).
Le nombre de circuits (ou prise en compte du fractionnement de l'éclairage) : Le fractionnement de l'éclairage artificiel considère que la pièce dispose de 2 rangs d'éclairage artificiel fonction de la proximité de la façade et commandés distinctement. Il y a alors 2 calculs de point de référence dans la pièce et le calcul des consommations d'éclairage est impacté.
| La remarque concernant l'utilité de saisie de l'équipement pour les usages de logement n'est vrai que pour l’utilisation en RT2012. |
Cas des pièces fusionnées (avec parois ouvertes) :
|
5 Exclure/inclure les pièces de l'éclairement naturel
Via l'outil
, il est possible d'ouvrir une fenêtre
permettant d'exclure ou d'inclure certaines pièces du calcul d'éclairement naturel ou de supprimer les résultats des calculs précédemment réalisés.
