L’article 19C est non conforme, alors que je n'utilise que des psi de plancher intermédiaire inférieurs à 0.6W/(K.ml). A quoi cela peut-il est dû ?

Les ponts thermiques des planchers intermédiaires sont non conformes si la moyenne des psi intermédiaires excède 0.6W/(K.ml).

Cet article 19C peut être non conforme à cause d’une erreur de saisie.

En effet, les ponts thermiques de type « plancher intermédiaire » sont séparés en 2 composantes Psi 1 et Psi 2. Pour que le calcul automatique soit cohérents, il faut que les longueurs de Psi 1 soient égales aux longueurs de Psi 2 correspondantes.

Pour info : Le calcul du psi moyen est effectué en sommant tout les ponts et en le divisant par la longueur de Psi 1.

Dans Alcyone, il convient donc de bien vérifier les saisies des ponts thermiques intermédiaires aux niveaux des porte-à-faux ou des pièces sans plancher pouvant être générateurs d'erreurs de saisie.

Si vous souhaitez vous affranchir de cette problématique, il est possible d'utiliser les ponts thermiques personnalisés en forçant la valeur du Psi dans la composante Psi 1 (mettre 100% psi 1). Le calcul du Psi moyen sera alors simplifié. (attention, dans ce cas, le calcul des déperditions par pièce est faussé !)

Il est possible de vérifier le calcul effectué à partir du rapport RT 2012 (obtenu via "RT2012" > "Sorties" > "Rapports")

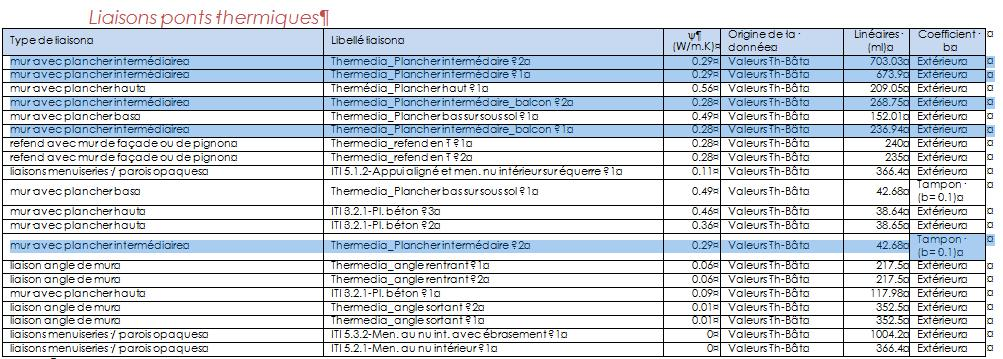

Voici un exemple de ce que l’on obtient :

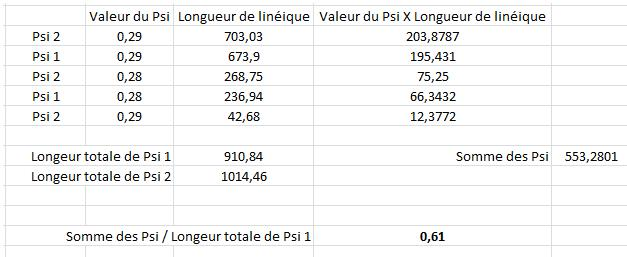

En reprenant le calcul concernant les ponts thermiques des planchers intermédiaires, voici ce que l'on obtient :

La longueur de linéique de référence est celle que l'on obtient pour les Psi 1, qui ne doit pas être différente de la longueur de linéique de Psi 2.
