Menus et boutons / Menu Fond de plan
Sommaire
1 Importer un plan de fond
Cette fonction permet de récupérer un plan sous forme d’image préalablement scannée ou de plan Autocad (DXF, DWG,...) et de l’afficher en filigrane. Il ne reste plus qu’à redessiner par dessus les parois pour définir le modèle thermique du bâtiment avec les outils de dessin.

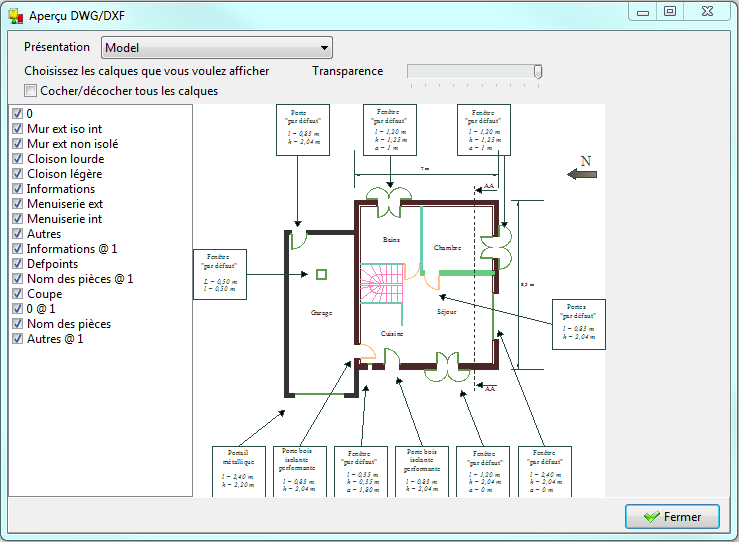

Dans le cas d’un fichier CAD, une fenêtre propose de choisir les calques visibles ainsi que la transparence du plan. Pour profiter de la fonction d'accroche magnétique, toujours sélectionner la présentation Model.
| Si le plan comporte plusieurs niveaux, veillez à ce que les images soient toutes exactement à la même échelle, ou à procéder à un recalage. |
2 Effacer le plan de fond
Cette fonction permet de supprimer l’image en filigrane.
3 Propriété du plan Autocad
Cette fonction permet de ré-afficher le choix des calques et la transparence du plan Autocad.
4 Déplacer et redimensionner le plan de fond
Après avoir défini le niveau 0, il se peut que l’image du niveau 1 ne soit pas parfaitement cadré par rapport au niveau 0, il est donc nécessaire dans ces cas là de recadrer l’image en utilisant cette fonction. Il est également possible de changer l’échelle du plan par ce moyen.
