RT2012 / Projet / Organisation générale / Menuiseries

Les menuiseries inclues les portes et les fenêtres .

Suivant le § 2.2.2 des règles Th - U, les portes d’accès aux locaux commerciaux, aux locaux recevant du public, et aux volumes intérieurs ne sont pas considérées comme déperditives, elle ne doivent donc pas être dessinées.

Par défaut le type de calcul est toujours automatique: les valeurs prises en compte sont recalculées par le logiciel, vous ne pouvez alors modifier manuellement que les caractéristiques géométriques de la menuiserie.

En passant en mode manuel, l'ensemble des valeurs peut être saisi par l'utilisateur et envoyé au moteur.

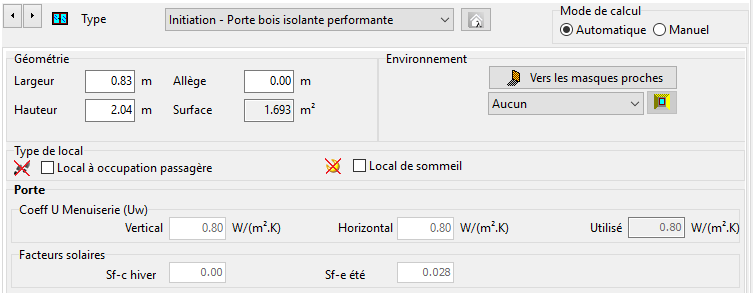

1 Les portes

Une porte est définie par:

• ses caractéristiques géométriques: hauteur, largeur et surface.
• ses caractéristiques environnementales: son masque intégré et ses masques proches.
• ses valeurs de U en position verticale et horizontale calculées en bibliothèque.
• ses valeurs de facteur solaire été et hiver calculées en bibliothèque.

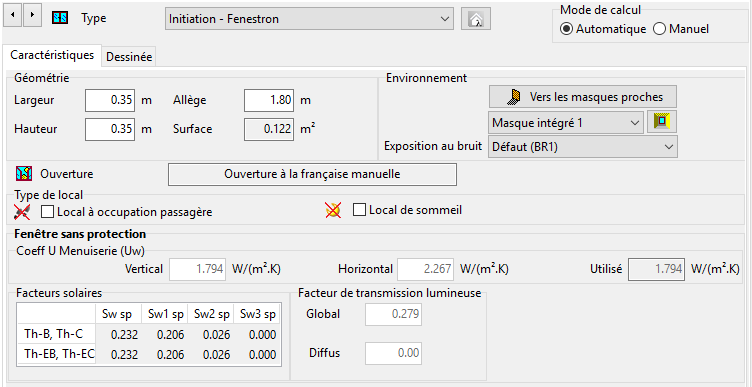

2 Les fenêtres

Les fenêtres sont notées baies dans la méthode Th-BCE

2.1 Les caractéristiques minimales

En mode automatique, les caractéristiques des fenêtre sont automatiquement recalculées en fonction de la largeur et de la hauteur de la baie. Pour cette raison, les valeurs présentées en bibliothèque ne sont pas obligatoirement reprises ici si la taille des baies est différente.

Il est possible de vérifier et/ou modifier les caractéristiques des mensuieries, protection et ouverture depuis les raccourcis bibliothèques.

Une fenêtre est définie par:

• ses caractéristiques géométriques: hauteur, largeur et surface.
• ses caractéristiques environnementale: son masque intégré et ses masques proches. On retrouve également son niveau d'exposition au bruit.
• son mode d'ouverture défini en bibliothèque
• sa protection solaire définie en bibliothèque
• ses valeurs de U en position verticale et horizontale présentées en bibliothèque.
• ses valeurs de facteur solaire été et hiver sans protection mobile présentées en bibliothèque.

Suivant le § 3.9 des règles Th _ S, le facteur solaire en saisie simplifiée est appliqué en globalité sur la composante Sw 2 "grande longueur d'onde + convective" du rayonnement.

Suivant le § 7.14.3.5.4 de la méthode, pour les fenêtres décrites en simplifié Swsp-c,b = Swsp-e,b - 0,1.

2.2 Les caractéristiques avec protection solaire de type volet ou store enroulable

Si la fenêtre dispose de volets ou stores enroulables, les caractéristiques de transmission thermique, de rayonnement thermique et rayonnement lumineux sont calculées automatiquement suivant les 3 composantes Sw 1, Sw 2 et Sw 3.

Les valeurs de U avec protection prennent en compte la valeur Delta R définie au niveau de la protection.

Les facteurs solaires et de transmission lumineux sont calculés suivant les normes EN 13363-2 et XP 50-777.

La méthode simplifiée n'est applicable que pour des protections extérieures non ventilées et intérieures ventilées.

2.3 Les caractéristiques avec protection solaire de type store vénitien

Si la fenêtre dispose de store vénitiens, les caractéristiques de rayonnement thermique et rayonnement lumineux sont calculées automatiquement suivant les 3 composantes Sw 1, Sw 2 et Sw 3 pour différentes positions des lames du stores suivant le §7.14.3.5.2.1. de la méthode.

Les facteurs solaires et de transmission lumineux sont calculés suivant la norme EN 13363-2, facteurs solaires méthode détaillée et la norme XP 50-777.
