RT2012 / Projet / Emetteurs / Emetteurs chaud/froid
Sommaire
1 Généralités
Il s'agit ici d'effectuer le lien vers les caractéristiques de l'émetteur défini en bibliothèque. Le bouton "Vers la Bibliothèque"
permet de visualiser et/ou modifier ces données.
Il ne s'agit pas de décrire ici chacun des émetteurs présents physiquement dans le projet mais de décrire un seul émetteur équivalent desservant un certain % de surface du projet.
Il faut également définir la typologie du local dans lequel se situe l’émetteur, permettant de caractériser sa variation spatiale.
Pour les émetteurs disposant de ventilateurs (ventilo-convecteurs), vous devez également définir le nombre de ventilateur de l'émetteur équivalent. Il seront ainsi bien pris en compte pour le calcul des consommations électriques auxiliaires.

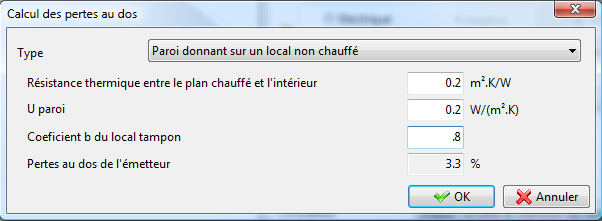

Pour les émetteurs intégrés au parois de type plancher ou mur (chauffant et/ou rafraichissant), il est nécessaire de caractériser d'éventuelle pertes au dos. Il est possible de saisir directement le % de pertes ou d'utiliser la calculette disponible depuis le bouton
. Le calcul des pertes est alors effectué selon la méthode Th-CE (§12.5).
2 Liens vers les générations

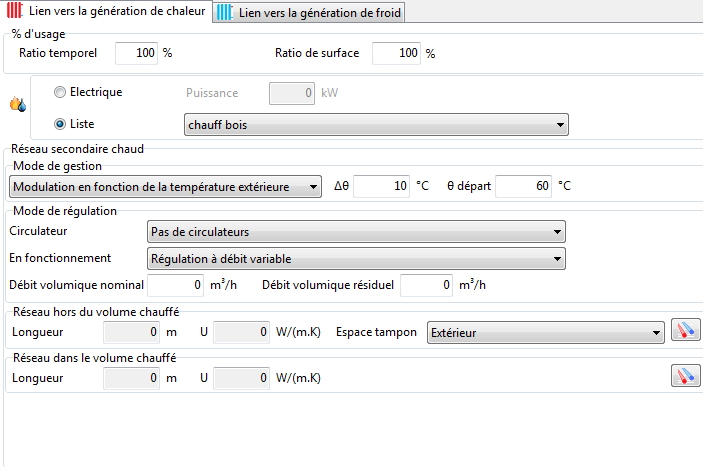

2.1 Ratios d'utilisation
En fonction de l’émetteur chaud, froid ou chaud+froid, vous devez définir les ratios d'utilisation de l'émetteur équivalent en chaud et en froid.
Ces ratios sont:
- Le ratio surfacique: Ratio de la surface utile du local (ou des locaux) desservi(s) par l’émetteur sur la surface utile totale du groupe.
- Le ratio temporel: Ratio de répartition des besoins entre plusieurs émetteurs desservant un même local (ou des mêmes locaux). Le ratio temporel prend en compte le principe de chauffage de base et d'appoint desservant un même local.
Pour chaque émetteur, est calculé :
(le ratio temporel X le ratio surfacique)
Les résultats ainsi obtenus sont sommés pour chaque émetteurs d'un groupe.
Cette somme doit être plus petite ou égale à 100% (§10.1.3.2.8 de la méthode Th-BCE).
| Les versions 1.1.6.3, 6.3.0 et 7.0.0 du moteur de calcul n'acceptent pas toujours que cette somme soit plus petite que 1, elle doit alors être parfaitement égale à 100%. |
2.2 Générateurs
Vous devez ici effectuer le lien vers une génération depuis la liste des générateurs assurant du chauffage ou du refroidissement.
Si votre émetteur est électrique, il suffit de fournir la puissance de l'émetteur équivalent.
2.3 Réseaux secondaires
Si la génération à comme fluide aval de l'eau (chaudières, PAC air/eau, etc...), vous devez définir les caractéristiques du réseau hydraulique de groupe, selon le §10.6 de la méthode.
Le débit volume nominal doit être saisi.
Ce débit volume nominal que doit véhiculer le circuit de distribution dépend de la puissance à fournir aux émetteurs, il est donc nécessaire d'avoir préalablement dimensionné les emetteus de chauffage suivant la norme EN12831.
Débit = Puissance / (capacité thermique de l'eau x Delta T°)
Débits en m³/h
Puissance en kW
Capacité thermique de l'eau = 1,16 kWh/m³.K
Delta T° en °C ou °K
La section des conduites se déduit de la relation : Section = Débit / vitesse
Le mode de gestion permet de déterminer la température de départ du réseau, §10.6.3.3.2.4.
Les informations concernant le mode de régulation: circulation, fonctionnement, débit nominal et résiduel permettent le calcul des débits requis et puissances des pompes, suivant les §10.6.3.3.2.3, §10.6.3.3.2.7 et §10.7.3.2.2.
Les débits d'eau peuvent être estimés sur la base des dimensionnements de chauffage ou de climatisation.
| L'utilisation de cette option nécessite une saisie complète de ces modules et la présence des licences correspondantes. |
| Une bouton ressemblant à une calculatrice |
| Le débit résiduel est estimé à 10% du débit nominal. |

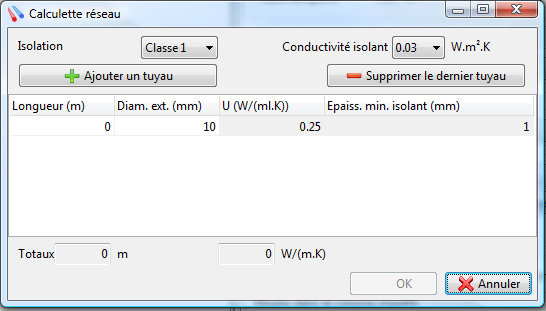

Les pertes énergétiques des réseaux sont déterminées suivant le § 10.7.3.2.1 à partir des informations de gestion et des caractéristiques dimensionnelles des réseaux établis à partir de la "calculette réseau"
.
Cette calculette est issu de la Fiche d’application du 10 mars 2008 : Isolation des réseaux de distribution d’eau chaude.
